Injection -Formteile: Eine vollständige Anleitung

Injection-Formteile ist bekannt für seine Fähigkeit, Plastikkomponenten mit hoher Präzision, Wiederholbarkeit und Effizienz zu produzieren. Während es überwiegend zur Herstellung von All-Plastic-Teilen verwendet wird, benötigen viele Branchen Kunststoffkomponenten, die mit Metall oder anderen Materialien verstärkt werden, um die spezifischen Anforderungen an die Festigkeit, Verschleiß oder Montage zu erfüllen. Hier kommen Injektionsformbindungen ins Spiel.

In den Einsätzen können die Hersteller die Vielseitigkeit von Kunststoff mit der Festigkeit, Leitfähigkeit oder dem Verschleißfestigkeit von Metall in einem einzelnen Formzyklus kombinieren. Von Brass-Buchse in Automobilteilen bis hin zu elektrischen Terminals in Verbrauchergeräten sind Einsätze integraler zu leistungsförmigen Formbaugruppen.

In diesem Artikel werden alles untersucht, was Sie über Injektionsformbindungen wissen müssen - was sie sind, wie sie funktionieren, Typen, Materialien, Anwendungen, Vorteile, Herausforderungen und Best Practices.

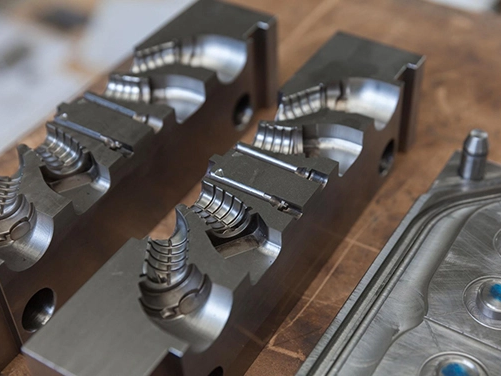

Was sind Injection -Formstoffe?

Injektionsformeinsätze sind vorgeformte Komponenten, die normalerweise aus Metall oder anderen nicht-plastischen Materialien bestehen, die vor Beginn des Injektionsformprozesses in einen Formhöhlen gelegt werden. Wenn geschmolzene Kunststoff in die Form injiziert wird, fließt er um den Einsatz um und befestigt ihn, wenn sich der Kunststoff festigt. Das Ergebnis ist ein hybrider Teil, der sowohl Kunststoff als auch den Einsatz in einer einzelnen geformten Baugruppe kombiniert.

Diese Einsätze werden häufig verwendet:

• Liefern stärkere mechanische Fäden

• Fügen Sie weastbeständige oder tragende Oberflächen hinzu

• Erstellen Sie elektrische Wege oder Wärmeleitungszonen

• Aktivieren Sie mechanische Verbindungen oder modulare Anordnungen

Gemeinsame Arten von Einsätzen

1. Gewindeeinsätze

Wird verwendet, um langlebige Schraubengewinde in Kunststoffteilen zu liefern, insbesondere für wiederholte Baugruppen/Demontage.

• Materialien : Messing, Edelstahl, Stahl

• Formen : Knurled, sechseckell oder für Drehmomentwiderstand geschlitzt

• Anwendungen : Elektronikgehäuse, Automobilgehäuse, Konsumgüterprodukte

2. Elektrische Einsätze

Wird zur Durchführung von Strom innerhalb eines geformten Teils verwendet, z. B. in Anschlüssen oder Schalter.

• Materialien : Kupfer, Messing, plattierte Metalle

• Anwendungen : Elektrische Klemmen, PCB -Steckverbinder, Batteriegehäuse

3.. Struktureinsätze

Wird verwendet, um die strukturelle Integrität oder die tragende Fähigkeit eines plastischen Teils zu verbessern.

• Materialien : Stahlstangen, Buchsen, Klammern

• Anwendungen : Automobilkomponenten, Geräteteile, Möbelhalterungen

4. Magnetische Einsätze

Eingebettete Magnete für funktionelle oder Verschlusszwecke.

• Anwendungen : Gehäuse, Medizinprodukte, Unterhaltungselektronik

5. Benutzerdefinierte Einsätze

Entwickelt für bestimmte Anwendungen wie Identifikations -Tags, RFID -Chips oder Sensoren.

Fügen Sie Formfassen gegen Overmolding ein

• Beim Einlegen wird ein fester Einsatz in die Form gelegt und dann Kunststoff in einem einzigen Zyklus um ihn herum geformt.

• Overmolding bezieht sich auf das Formen von Kunststoff über einem zuvor geformten Kunststoff- oder Gummi -Teil.

Beide Prozesse sind Multi-Materials-Formtechniken, aber das Einfügen konzentriert sich auf die Integration nicht plastischer Komponenten, häufig metallisch.

Wie der Einsatzformprozess funktioniert

1. Vorbereitung einlegen

• Einsätze werden gereinigt (Entfernen von Ölen oder Verunreinigungen), um eine ordnungsgemäße Bindung zu gewährleisten.

• Abhängig vom Design können Einsätze vorgewärmt werden, um den thermischen Schock oder Verziehen zu verringern.

2. Platzierung einsetzen

• Einsätze werden in Schimmelpilzhöhlen eingebaut:

• Manuell für die Produktion mit niedrigem Volumen

• Robotisch für hochvolumige, automatisierte Linien

• Schimmel können spezielle Taschen oder Magnete enthalten , die Einsätze an Ort und Stelle halten können

3.. Injektionsformung

• Plastikharz wird in den Hohlraum injiziert.

• Es fließt um den Einsatz um und verkaps es oder verankert sie an Ort und Stelle.

4. Kühlung und Auswurf

• Sobald festgestellt wurde, wird das Teil (jetzt einschließlich des eingebetteten Einsatzes) ausgeworfen.

• Die Inspektion kann folgen, um die Ausrichtung und die Verbindungsqualität zu überprüfen.

Materialien, die für Einsätze verwendet werden

Metalle

• Messing : Korrosionsbeständig, leicht zu maschinell, häufig für Gewindeeinsätze verwendet

• Edelstahl : Stark, langlebig, in strukturellen oder hohen Verschleißanwendungen verwendet

• Kupfer : Hervorragende Leitfähigkeit für elektrische Teile

• Aluminium : Leicht, kann aber unter Druck verformen, wenn sie nicht ordnungsgemäß unterstützt werden

Andere Materialien

• Keramik : Für thermische oder elektrische Isolierung

• Magnete : für Verschlüsse oder Sensoren

• Glas- oder RFID -Chips : In Smart- oder Identifikationsanwendungen

Plastikharzen, die mit dem Einsatzformpunkt kompatibel sind

Die meisten Thermoplastik können im Einsatzformpunkt verwendet werden, aber die richtige Selektion sorgt für eine bessere Bindung und Haltbarkeit.

Häufige Entscheidungen :

• ABS : leicht zu formen, gute Haftung an Metall

• Nylon (PA) : Starker und weastbeständiger, oft mit Messingeinsätzen verwendet

• PBT : gute dimensionale Stabilität, elektrischer Widerstand

• Polycarbonat (PC) : hart, in strukturellen Teilen verwendet

• Peek : Für Hochleistungs- und Hochtemperaturanwendungen

Tipp : Die Schrumpfungsrate des Kunststoffs, die Durchflusseigenschaften und die Adhäsion an Metall müssen beim Entwerfen für Einsätze berücksichtigt werden.

Vorteile des Einsatzformens

✅ 1. verstärkte Festigkeit und Haltbarkeit

• Einsätze liefern stärkere Gewinde und tragenden Merkmale als geformte Kunststoff allein.

✅ 2. Materialeffizienz

• Beseitigt die Notwendigkeit von All Metal-Teilen und senkt das Gewicht und die Materialkosten.

✅ 3. Teilkonsolidierung

• Kombiniert mehrere Komponenten zu einem geformten Stück und reduziert die Nachbearbeitungs- und Montageschritte.

✅ 4. Bessere Ästhetik

• Eliminiert sichtbare Befestigungselemente und schafft ein sauberes, integriertes Finish.

✅ 5. Elektrische oder thermische Funktionalität

• Ermöglicht die Integration von leitenden, wärmeresistenten oder signaltreueren Komponenten.

✅ 6. Verbesserte Baugruppe und Reparatur

• Gewindeeinsätze ermöglichen eine wiederholte Schraubeneinführung, ohne das Teil zu beschädigen.

Herausforderungen und Einschränkungen

Trotz seiner Vorteile hat das Einfügen von Formteilen einige einzigartige Herausforderungen:

⚠️ 1. Einsetzen der Platzierungsgenauigkeit

• Fehlgerichtete Einsätze können zu Schimmelschäden, Mängel oder Schrottteilen führen.

• Benötigt präzise Platzierungswerkzeuge oder Automatisierung.

⚠️ 2. Zykluszeit

• Die manuelle Belastung der Einsätze erhöht die Zykluszeit für die Produktion mit geringem Volumen.

⚠️ 3. Materialkompatibilität

• Nicht alle Kunststoffe verbinden sich gut mit allen Metallen.

• Erfordert in einigen Fällen Oberflächenvorbereitung oder Verwendung von Klebstoffen.

⚠️ 4. Thermischer Stress

• Der Temperaturunterschied zwischen heißen Kunststoff- und Metalleinsätzen kann zu Rissen oder Verformungen führen, wenn sie nicht ordnungsgemäß behandelt werden.

Entwurfsrichtlinien für das Einfügen von Formteilen

1. Unterbecher oder Knurling

• Verwenden Sie Knurled , Rillled oder Sechseck- Einsätze, um Auszug oder Drehung zu widerstehen.

• Vermeiden Sie glatte zylindrische Oberflächen, es sei denn, Sie verwenden Klebstoffe.

2. Wandstärke

• Behalten Sie eine gleichmäßige Wandstärke um den Einsatz bei, um Spülenspuren oder Hohlräume zu vermeiden.

• Eine minimale Dicke von 1,5 × Der Einsatzdurchmesser wird empfohlen.

3. Die Position einlegen

• Legen Sie Einsätze in Bereichen mit guter Formfüllung und Entlüftung.

• Vermeiden Sie es, Einsätze in der Nähe von Trennlinien zu platzieren, sofern dies nicht erforderlich ist.

4. Entwurfswinkel

• Stellen Sie sicher, dass der geformte Teil ordnungsgemäße Winkeln des Entwurfs gewährleistet, um das einfache Auswurf zu erleichtern.

5. Thermisches Management

• Vorheizeneinsätze vorheizen, um die thermischen Gradienten und Verzerrungen zu reduzieren.

• Vermeiden Sie scharfe Ecken, in denen sich die thermische Spannung konzentrieren kann.

Anwendungen von Injektionsformeneinsätzen

Injection-Formteile werden in Branchen, die Stärke, Präzision und multimaterialische Integration verlangen, häufig eingesetzt.

Automobil

• Sensorgehäuse, Befestigungsmittelhalterungen, Sicherheitsgurtkomponenten

• Fadenbuchsen in Dashboards oder Motorabteilungen

Elektronik

• Terminalgehäuse, Steckerblöcke, Schalterkomponenten

• EMI -Abschirm- und Erdungsanschlüsse

Industrieausrüstung

• Verschleißresistente Lager, Ausrüstungsgehäuse, Montageführer

Konsumgüter

• Verriegelungen, Schnapp-Fit-Verschluss, langlebige Schraubengewinde

• Eingebettete Magnete für Fälle oder Abdeckungen

Medizinprodukte

• Metallverstärkte Komponenten für chirurgische Werkzeuge oder Instrumente

• Sensormontagepunkte oder Anschlüsse

Best Practices für den Einsatzformpunkt

1. Design zur Automatisierung

Verwenden Sie Einsätze mit konsistenter Geometrie und Ausrichtung zur Roboterplatzierung.

1. Halten Sie die Einsätze trocken und sauber

Feuchtigkeit oder Öle können Bindungen verhindern und Hohlräume oder Verbrennungen verursachen.

1. Verwenden Sie Schimmelflussanalyse

Simulieren Sie, wie Kunststoff um den Einsatz fließt, um Luftfallen und Hohlräume zu vermeiden.

1. Testen Sie Auszug und Drehmomentstärke

Überprüfen Sie, ob die Einsatzretention den mechanischen Lastanforderungen erfüllt.

1. Wählen Sie Einsätze für das Formteil

Vermeiden Sie es, wenn möglich Ihre eigenen zu bearbeiten. Verwenden Sie Einsätze mit entworfenen Unterschnitten und standardisierten Geometrie.

Abschluss

Injection -Formteile sind eine leistungsstarke Lösung für die Erstellung von Teilen, die die leichte, komplexe Geometrie von Kunststoff in Kombination mit der Festigkeit, Leitfähigkeit oder Haltbarkeit von Metall benötigen. Unabhängig davon, ob Sie Fäden, strukturelle Verstärkung oder elektrische Wege hinzufügen, ist das Einsetzen von Formteilen ein effizienter und kostengünstiger Ansatz.

Durch die sorgfältige Auswahl von Insert-Materialien, das Entwerfen von Formteilen und die Befolgung der Best Practices für die Platzierung und Verarbeitung können die Hersteller leistungsstarke, multifunktionale geformte Teile erzeugen, die den anspruchsvollsten Spezifikationen entsprechen.
