Die Rolle des Injektionsformens in der Automobilindustrie

Die Automobilindustrie ist eine der dynamischsten, anspruchsvollsten und sich schnell entwickelnden Sektoren in der modernen Fertigung. Im Laufe der Jahre haben Autohersteller unermüdlich Fortschritte bei Materialien, Herstellungseffizienz, Kostenreduzierung und Entwurfsflexibilität verfolgt, um die steigenden Erwartungen der Verbraucher und die regulatorischen Standards zu erfüllen. Unter den vielen Technologien, die diesen Fortschritt ermöglichen, sticht das Injektionsformen als eines der wichtigsten und am häufigsten verwendeten Herstellungsprozesse in der Automobilproduktion heraus.

Von Dashboards über Türgriffe, Stoßstangen bis hin zu Klammern spielt das Injektionsform eine entscheidende Rolle bei der Gestaltung des modernen Fahrzeugs. In diesem Artikel wird die Rolle des Injektionsformers in der Automobilindustrie untersucht und ihre Anwendungen, Vorteile, Herausforderungen, materiellen Innovationen und zukünftiges Potenzial hervorgehoben.

1. Was ist Injektionsform?

Injection -Formteile ist ein Herstellungsprozess, bei dem geschmolzenes Material (normalerweise ein thermoplastisches oder thermosetisches Polymer) in einen Schimmelpilzhöhle injiziert wird. Das Material kühlt ab und verfestigt sich, um einen Teil der gewünschten Form zu bilden. Sobald der Teil ausgeworfen ist, wiederholt sich der Zyklus, wodurch sich der Prozess ideal für eine wiederholbare Produktion mit hoher Volumen.

Im Automobilsektor hat diese Wiederholbarkeit in Kombination mit der Entwurfsfreiheit und Effizienz ein Injektionsforming zu einer Anlaufstelle zur Erzeugung einer Vielzahl von Komponenten mit komplexen Geometrien, engen Toleranzen und überlegenen Oberflächenoberflächen gemacht.

2. Warum Injektionsleisten für die Automobilherstellung von wesentlicher Bedeutung sind

Die Automobilindustrie hat spezifische Anforderungen: Teile müssen leichte, aber starke, kostengünstige, ästhetisch ansprechende und zuverlässig über Millionen von Zyklen und unterschiedlichen Umweltbedingungen sein. Injection Moulding prüft alle diese Kästchen.

Wichtige Vorteile von Injektionsformungen in Automobile:

• Hohe Produktionseffizienz : Sobald eine Form gebaut ist, können schnell und konsequent Tausende bis Millionen Teile hergestellt werden.

• Kosteneffizienz in der Skala : Obwohl die Schimmelherstellung teuer ist, macht es die niedrigen Kosten pro Tag in der Massenproduktion wirtschaftlich.

• Material Vielseitigkeit : Eine Vielzahl von Kunststoffen und Verbundwerkstoffen kann verwendet werden, um spezifische mechanische, thermische und kosmetische Bedürfnisse zu erfüllen.

• Komplexe Geometrien : komplizierte Formen, Unterschnitte, Fäden und mehrteilige Anordnungen können als einzelne Einheiten geformt werden.

• Reduziertes Fahrzeuggewicht : Das Ersetzen von Metallteilen durch hochfestes Kunststoff reduziert den Kraftstoffverbrauch und verbessert die Leistung.

• Verbesserte Designflexibilität : Ingenieure können Teile konsolidieren, Befestigungselemente reduzieren und Funktionen direkt in Formgestaltung integrieren.

3.. Häufige Kfz -Teile, die mit Injektionsleisten hergestellt werden

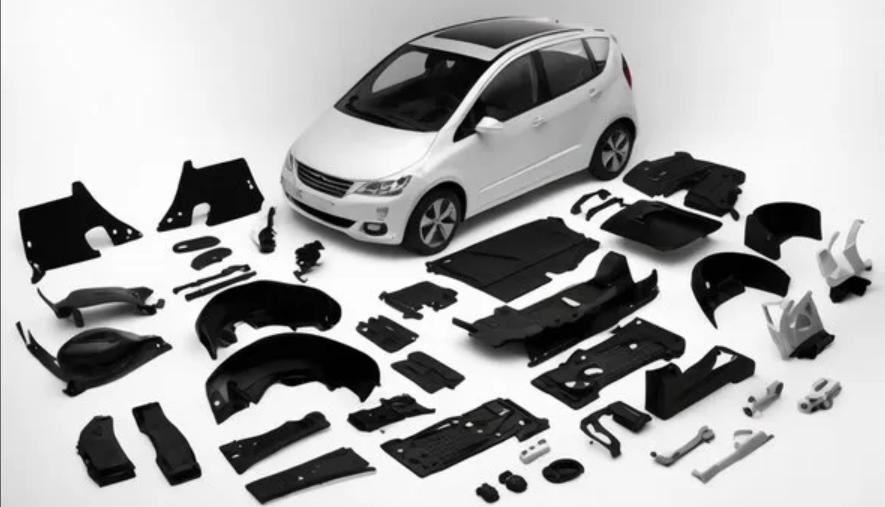

In fast allen Flächen eines Fahrzeugs wird das Injektionsleisten verwendet - sowohl sichtbar als auch versteckt. Im Folgenden finden Sie Kategorien und Beispiele von Teilen, die üblicherweise mit dieser Methode hergestellt werden:

3.1 Innenkomponenten

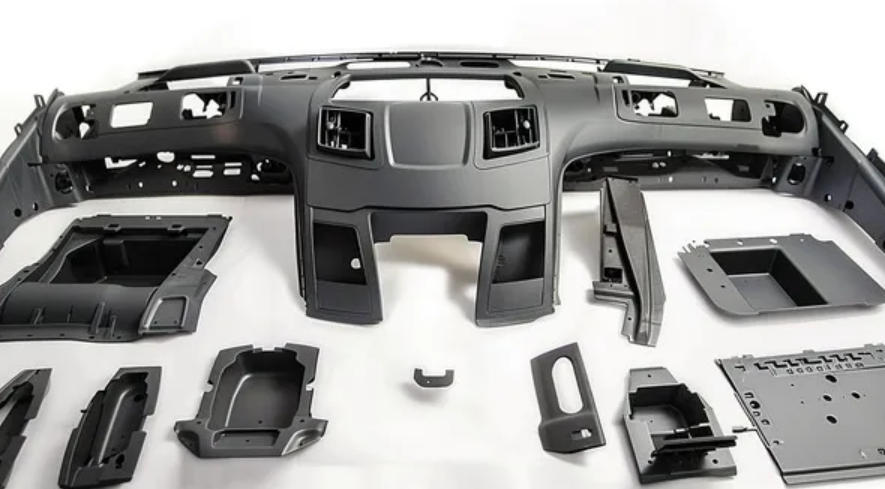

• Armaturenbretttafeln

• Lüftungsschlitze und Steuerknöpfe

• Mittelkonsolen und Handschuhkisten

• Becherhalter, Trimmpaneele und Lünetten

3.2 Außenkomponenten

• Stoßstangen

• Grillen

• Spiegelgehäuse

• Leichte Gehäuse und Abdeckungen

• Spoiler und Kotflügel

3.3 Unter-Hut- und Funktionsteile

• Batteriehülsen

• Flüssigkeitsreservoirs (Kühlmittel, Windschutzscheibenwaschmaschine)

• Luftfiltergehäuse

• Sensorklammern und Kabelbaumklammern

• Motorabdeckungen und Timing -Kettenwächter

3.4 Struktur- und Sicherheitsteile

• Sicherheitsgurtkomponenten

• Airbag -Gehäuse

• Türverriegelungssysteme

• Sitzklassen für Kindersicherheit

Injection -Formteile finden sogar die Verwendung in Elektrofahrzeugen (EVs), bei denen leichte Komponenten für den Ausdehnen des Batteriebereichs unerlässlich sind.

4. Materialien, die im Kfz -Injektionsleisten verwendet werden

Moderne Fahrzeuge erfordern Materialien, die UV -Exposition, chemischen Kontakt, Vibrationen, mechanischer Spannung und extremen Temperaturschwankungen standhalten können. Injektionsformteile unterstützt diesen Nachfrage durch eine Vielzahl von Hochleistungs-Thermoplastik- und technischen Polymeren.

Häufige Automobilplastik:

Material	Schlüsseleigenschaften	Typische Anwendungen
ABS (Acrylnitril Butadiene Styrol)	Hartes, impaktesbeständiges, gutes Finish	Dashboards, Verkleidungen, Konsolenpaneele
PP (Polypropylen)	Leicht, chemisch resistent	Stoßstangen, Batteriegehäuse, Stauseen
PA (Nylon/Polyamid)	Hohe Festigkeit, Hitze und Verschleiß resistent	Unterhutkomponenten, Zahnräder, Klammern
PC (Polycarbonat)	Hart, transparent, UV -resistent	Scheinwerferlinsen, Instrumentencluster
PBT (Polybutylen Terephthalat)	Wärmestabile elektrische Isolierung	Anschlüsse, Sensoren, Schalter
TPU/TPE (thermoplastische Elastomere)	Flexibel, langlebig	Tatsache, Siegel, Schläuche

Verbundwerkstoffe (z. B. mit Glas gefüllter Nylon) und biobasierte oder recycelte Kunststoffe werden zunehmend zur Erreichung von Nachhaltigkeits- und Leistungszielen verwendet.

5. Arten von Injektionsformtechniken, die in der Automobilanlage verwendet werden

Die Automobilindustrie nutzt verschiedene Arten von Injektionsformungen in Abhängigkeit von der Komplexität, dem Material und der Funktion der Teile:

5.1 Standardeinspritzformung

Der häufigste Prozess zur Herstellung konsistenter Teile in großen Volumina. Wird für alles verwendet, von Trimmstücken bis hin zu funktionellen Klammern.

5.2 Überlieben

Ermöglicht zwei oder mehr Materialien zusammen. Zum Beispiel ein weicher Gummigriff über einem starren Plastikgriff.

5.3 Formteile einsetzen

Einsätze wie Gewinde Metallbefestigungen werden vor der Plastikinjektion in die Form gegeben, wodurch starke hybride Komponenten erzeugt werden.

5.4 gasunterstütztes Injektionsleisten

Injiziert Gas in die Form, um hohle Kanäle zu erzeugen, das Teilgewicht zu reduzieren und das Verhältnis von Festigkeit zu Gewicht zu verbessern-ideal für Griffe und große Paneele.

5,5 2K oder Multi-Shot-Formteile

Beinhaltet mehrere Injektionen in einem Zyklus für komplexe Teile mit mehreren Farben oder Materialien-in Schaltflächen, Logos und Soft-Touch-Panels verwendet.

6. Qualitäts- und Präzisionsanforderungen

In der Automobilherstellung ist die Qualität nicht verhandelbar. Inspritzgefühlte Teile müssen strenge Toleranzen, kosmetische Standards und Materialzertifizierungen erfüllen.

Häufige Qualitätsstandards:

• ISO/TS 16949 (jetzt IATF 16949): Qualitätsmanagement für die Automobilproduktion

• ISO 9001: Allgemeines Qualitätsmanagementsystem

• PPAP (Verfahren zur Genehmigung von Produktionsteilen): Vorausgesetzt von großen Autoherstellern für die Teilvalidierung

• Dimensions- und Materialzertifizierungen (z. B. ASTM, UL)

Advanced Metrology Tools (CMMS, Laser-Scanner) und In-Form-Sensoren helfen Herstellern, sicherzustellen, dass Teile die Dimensions- und Leistungskriterien erfüllen.

7. Herausforderungen beim Injektionsformpunkt für Automobile

Trotz seiner Vorteile stellt das Injektionsformen im Automobilsektor Herausforderungen dar:

7.1 hohe Vorabkosten

Die Schimmelherstellung ist teuer - oft Zehntausende von Dollar oder mehr. Diese Kosten müssen über hohe Volumina abgeschrieben werden, um wirtschaftlich zu sein.

7.2 Material Schrumpfung und Verzerrung

Kunststoffe schrumpfen beim Abkühlen, was zu einer dimensionalen Variation oder Verzerrung führen kann, wenn sie nicht ordnungsgemäß gestaltet und kontrolliert werden.

7.3 Werkzeugkleidung und Wartung

Formen, die in hochvolumigen Produktionsgesichtspflichten verwendet werden, erfordern regelmäßige Wartung und gelegentlich Renovierung.

7.4 Design für die Herstellung (DFM)

Designer müssen Entwurfswinkel, Wandstärke, Rippen und Gate -Platzierung berücksichtigen, um Formbarkeit und Festigkeit zu gewährleisten.

8. Die Rolle von Injection Moulding bei Leichtgewicht und Nachhaltigkeit

Leichtes Design ist der Schlüssel für die Automobiltechnik, um den Kraftstoffverbrauch zu verbessern, die Emissionen zu verringern und die EV -Reichweite zu erweitern. Inspritzgegossene Kunststoffteile können schwerere Metall-Gegenstücke ersetzen, ohne die Leistung zu beeinträchtigen.

Nachhaltigkeitstreiber:

• Reduzierter Kraftstoffverbrauch aufgrund von leichteren Fahrzeugen

• Verwendung von recycelbaren und biobasierten Kunststoffen

• Energieeffiziente Formmaschinen (elektrisch/Hybrid)

• Niedrigerer Abfall im Vergleich zur Bearbeitung

Einige Autohersteller erforschen sogar das Recycling mit geschlossenem Schleifen, bei denen Kunststoffteile aus Fahrzeugen am Lebensende zurückgefordert und in neue Komponenten aufgestellt werden.

9. Die Zukunft des Injektionsforms in der Automobilfirma

Da sich die Automobilwelt in Richtung Elektrifizierung, Autonomie und vernetzten Systemen verlagert, wird sich das Injektionsformen weiterentwickeln, um neue Anforderungen zu erfüllen.

Aufkommende Trends:

• Intelligente Materialien : leitfähige Kunststoffe, EMI -Abschirmung für elektronische Systeme

• Additive + Injection Hybrid : Unter Verwendung des 3D -Drucks zum Prototyping oder zur Erstellung von Formeinsätzen

• Schnellwerkzeug : Schnellere Schimmelproduktion mit Aluminium- oder gedruckten Einsätzen

• Datengesteuerte Form : KI und Sensoren optimieren die Zykluszeiten und Vorhersagen Mängel

• Modulare Designs : Swappbare Einsätze für Produktfamilien und Anpassung

Wenn Automobildesigns schlanker und integrierter werden, wird das Injektionsforming eine zentrale Rolle in Form, Funktion und Innovation spielen.

Abschluss

Injection -Formteile ist nicht nur ein unterstützender Prozess in der Automobilherstellung - es ist eine grundlegende Säule. Es ermöglicht die Autohersteller, die strengen Standards der Branche für Qualität, Kosten, Gewicht und Effizienz zu erfüllen. Von der einfachen Innenausstattung bis hin zu komplexen Unter-Hut-Komponenten berühren inspritzgeprägte Teile fast jeden Teil eines modernen Fahrzeugs.

Durch die Weiterentwicklung von Materialien, Werkzeugen, Automatisierung und Design wird das Injektionsformen eine Kerntechnologie in der Zukunft der Automobilherstellung bleiben, insbesondere wenn Nachhaltigkeit, Elektrifizierung und Anpassung wichtiger als je zuvor werden.
