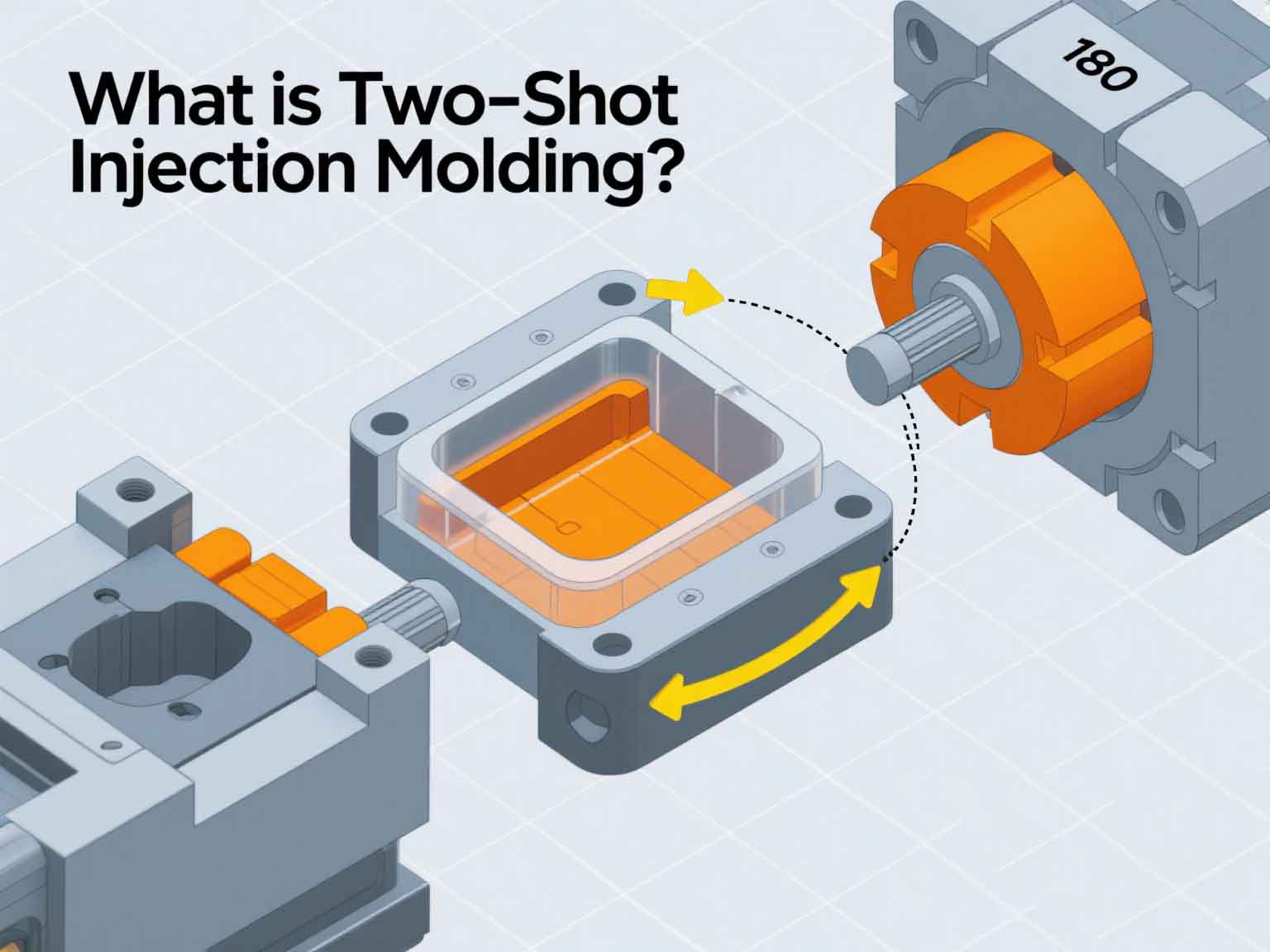

Was ist Zwei-Schuss-Injektionsformel?

In der heutigen schnelllebigen Fertigungslandschaft sind Effizienz, Funktionalität und Ästhetik von entscheidender Bedeutung. Da sich die Anforderungen der Verbraucher weiterentwickeln und die Branchen nach besseren Möglichkeiten suchen, um Merkmale zu integrieren, die Montagezeit zu verkürzen und die Produktionskosten zu senken, haben innovative Formtechniken wie Zwei-Schuss-Injektionsformarbeiten im Mittelpunkt stehen. Dieser fortschrittliche Herstellungsprozess wird auch als Dual-Shot-, Multi-Shot- oder 2K-Injektionsformprozess bezeichnet und ermöglicht die Schaffung komplexer, multimaterieller oder mehrfarbiger Teile in einem einzigen Formzyklus.

In diesem Artikel wird untersucht, was Zwei-Schuss-Injektionsformteile sind, wie er funktioniert, wie es funktioniert, seine Vorteile, verwendete Materialien, Anwendungen in Branchen, Entwurfsüberlegungen und Herausforderungen und Ihnen ein vollständiges Verständnis dieser Hochleistungsherstellungstechnik vermitteln.

1. Was ist Zwei-Schuss-Injektionsformung?

Zwei-Schuss-Injektionsformteile sind ein Prozess, bei dem zwei verschiedene Materialien oder zwei verschiedene Farben desselben Materials in eine einzelne Form injiziert werden, um einen fertigen Teil mit integrierten Merkmalen zu erzeugen. Im Gegensatz zu herkömmlichen Injektionsleisten , bei denen nur ein Material pro Zyklus geformt wird, verwendet Zwei-Schuss-Formteile zwei separate Einspritzeinheiten, um ein einzelnes Produkt in zwei aufeinanderfolgenden Aufnahmen zu bilden.

Diese Technik wird normalerweise an speziell entwickelten Injektionsformmaschinen durchgeführt, die mit zwei Fässern und zwei Düsen ausgestattet sind. Nachdem das erste Material injiziert und teilweise abgekühlt wurde, dreht sich die Form entweder, gleitet oder schließt einen sekundären Hohlraum, sodass das zweite Material über oder um den ersten oder um die erste injiziert werden kann.

2. Wie funktioniert Zwei-Schuss-Injektionsformproben?

Der Zwei-Schuss-Formprozess umfasst mehrere wichtige Schritte:

Schritt-für-Schritt-Prozess:

Schritt 1: Erster Schuss (Basismaterialinjektion)

l Das primäre Material wird in eine Formhöhle injiziert, um die erste Komponente des Teils zu bilden.

l Dieses Material kann den inneren Kern, die strukturelle Unterstützung oder die Basisform bilden.

Schritt 2: Formtransfer (Rotation oder Übersetzung)

l Die Form dreht sich entweder oder rutscht, um den ersten Schuss mit einem zweiten Hohlraum auszurichten.

l In einigen Maschinen dreht sich das gesamte Werkzeug; In anderen, nur ein Kern- oder Einfügenbewegungen.

Schritt 3: Zweiter Schuss (Übermolding oder Kapselung)

l Das sekundäre Material wird über oder um die erste geformte Komponente injiziert.

l Dies kann ein Soft-Touch-Griff, ein Siegel, eine zweite Farbe oder eine funktionale Schicht sein.

Schritt 4: Kühlung und Auswurf

l Der Teil kühlt in der Form ab.

L Einmal verfestigt, wird der vollständig gebildete zweimaterial ausgeworfene Teil ausgeworfen.

Dieser nahtlose Prozess beseitigt den Bedarf an manueller Montage oder Bindung, erhöht die Effizienz und die Teilqualität.

3. Arten von Zwei-Schuss-Injektionsformmaschinen

Rotary-Platen-Maschinen

• Die Form dreht sich zwischen den Schüssen um 180 °.

• Häufig für hochvolumige Produktion und symmetrische Teile.

Core-Back- oder Übersetzungshöhlenwerkzeuge

• Eine Hälfte der Schimmelpilze gleitet zwischen Hohlräumen.

• Komplexer, ermöglicht jedoch unterschiedliche Formformen und Teilgeometrien.

Indexplattenmaschinen

• Die Indexplatte dreht sich, um den Teil von einer Einspritzeinheit in eine andere zu verändern.

• In der Regel für größere oder komplexere Teile verwendet.

4. Vorteile von Zwei-Schuss-Injektionsformeln

Der Zwei-Schuss-Prozess bietet im Vergleich zu herkömmlichen Methoden zahlreiche technische und wirtschaftliche Vorteile:

Reduzierte Montagekosten

• Beseitigt Sekundärvorgänge wie Kleben, Ultraschallschweißen oder manuelle Montage.

• Reduziert die Arbeitskosten und das Potenzial für menschliches Versagen.

Verbesserte Produktqualität

• Perfekte Ausrichtung zwischen Komponenten, da beide Materialien im selben Werkzeug geformt sind.

• Verbesserte Bindungsfestigkeit zwischen Materialien aufgrund der In-Form-Haftung.

Bessere Ästhetik

• Ermöglicht mehrfarbige oder mehrfarbige Designs ohne Malen oder Druck.

• Scharfe Definition und Farbtrennung verbessern das Aussehen und das Branding.

Kompakte und leichte Designs

• Ermöglicht die Integration von Funktionen (z. B. Robben, Griffe) ohne zusätzliche Teile.

• Konsolidiert Teile in eine einzelne Einheit für Raum- und Gewichtseinsparungen.

Erhöhte Designfreiheit

• Ermöglicht den Ingenieuren, Materialien mit unterschiedlichen Eigenschaften zu kombinieren (z. B. weich + starr).

• Eröffnet Chancen für innovative, ergonomische und funktionale Designs.

Umweltfreundlich

• Reduziert Abfall von Klebstoffen, Befestigungselementen und überschüssigen Verpackungen.

• Stromlinienproduktion für Energie und Materialeffizienz.

5. Materialien, die im Zwei-Schuss-Formstück verwendet werden

Das Zwei-Schuss-Formstück basiert auf der Kompatibilität und Haftung zwischen den beiden verwendeten Materialien. Die Materialien müssen thermisch und chemisch kompatibel sein, um eine starke Bindung zu gewährleisten.

Gemeinsame Materialkombinationen:

Material 1 (erster Schuss)	Material 2 (zweiter Schuss)	Typische Anwendung
ABS	TPE oder TPU	Weiche-Touch-Griffe, Dichtungen
PC	Tpe	Schutzhülsen
PA66	Pp	Automobilkomponenten
PC	PMMA	Transparente oder farbige Linsen
PBT	LSR (flüssiges Silikonkautschuk)	Versiegelte Elektronik
Pp	PP (unterschiedliche Farbe)	Zwei-Farben-Kappen

Die Materialauswahl wird durch Faktoren wie Temperaturkompatibilität, mechanische Bindung, Schrumpfraten und Anwendungsumgebung beeinflusst.

6. Konstruktionsüberlegungen für Zwei-Schuss-Injektionsformteile

Erfolgreiche Zwei-Schuss-Formteile erfordert eine sorgfältige Planungsplanung, nicht nur für den Teil, sondern auch für die Form und den Prozess. Hier finden Sie wichtige Entwurfsrichtlinien:

6.1 Kompatibilität für Materialbindungen

• Wählen Sie Materialien mit chemischer Affinität oder mechanischen Verriegelungsmerkmalen, um eine starke Haftung zu gewährleisten.

• Wenn die Materialien nicht naturgemäß verbinden, integrieren Sie Unterschnitte oder Texturen zur mechanischen Verankerung.

6.2 Wandstärke und Flusswege

• Behalten Sie eine gleichmäßige Wandstärke auf, um Spülenmarkierungen und Hohlräume zu vermeiden.

• Entwurfstore und Läufer, um sogar den Fluss beider Materialien zu gewährleisten.

6.3 Abschiedsleitungs- und Gate -Platzierung

• Die ordnungsgemäße Gate -Position sorgt für reibungslose Übergänge zwischen den Materialien.

• Trennlinien müssen sorgfältig ausgelegt werden, um Blitz- oder schwache Bindungszonen zu vermeiden.

6.4 Toleranzen und Schrumpfung

• Berücksichtigen Sie unterschiedliche Schrumpfraten jedes Materials.

• Passen Sie das Schimmeldesign an, um die dimensionale Genauigkeit nach der Kühlung zu gewährleisten.

6.5 Entlüftung und Kühlung

• Eine angemessene Entlüftung ist entscheidend, um Gasfallen und Oberflächendefekte zu verhindern.

• Kühlsysteme müssen für beide Aufnahmen optimiert werden, um die Ineffizienzen der Zykluszeit zu vermeiden.

7. Häufige Anwendungen von Zwei-Schuss-Injektionsformproben

In vielen Branchen wird in vielen Branchen verwendet, um komplexe, integrierte Teile mit hochwertiger Qualität und Funktionalität zu erstellen.

7.1 Automobil

• Knöpfe, Knöpfe und Steuertafeln mit Soft-Touch

• Dual-Color-Embleme und beleuchtete Schalter

• Versiegelte Gehäuse und Vibrationsklappen

7.2 Unterhaltungselektronik

• Smartphone -Koffer mit starre Innenräumen und gummierten Außensachen

• Mehrfarbige Fernbedienungen

• Tragbare Geräte mit integrierten weichen Gurten

7.3 Medizinprodukte

• Spritzen mit farbcodierten Fallen

• Versiegelte chirurgische Instrumente

• Überlagte Griffe für Diagnostik- und Labor -Tools

7.4 Haushaltsprodukte

• Zahnbürsten mit ergonomischen Griffen

• Geräteknöpfe und Kontrollpaneele

• Lebensmittelbehälter mit Soft-Versimgeldeckel Deckeln

7.5 Verpackung

• Zwei-Farben-Kappen und Schließungen

• Manipulationssichere Funktionen

• Integrierte Dichtungen

8. Einschränkungen und Herausforderungen von Zwei-Schuss-Injektionsleisten

Trotz seiner Vorteile stellt das Zwei-Schuss-Formteil einige Herausforderungen dar:

8.1 höhere anfängliche Investition

• Spezialisierte Maschinen und Formen erhöhen die Kapitalkosten.

• Komplexere Werkzeugdesigns und Fertigungszeitpläne.

8.2 Komplexität der Materialauswahl

• Nicht alle Materialien verbinden sich gut oder verarbeiten innerhalb desselben thermischen Bereichs.

• Erfordert Tests und Validierung, um eine Delaminierung oder eine schlechte Haftung zu verhindern.

8.3 Expertise für Schimmeldesign

• Erfordert fortgeschrittene Kenntnisse der Schimmelpilzmechanik, der Thermodynamik und der Injektionssequenzierung.

• Fehler können zu kostspieligen Mängel oder Umrüsten führen.

8.4 Zykluszeit

• Während schneller als separate Form und Baugruppe, hat das Zwei-Schuss-Formteil häufig längere Zykluszeiten als ein-Schuss-Formstück.

9. Alternativen zum Zwei-Schuss-Formteil

Wenn das Zwei-Schuss-Formteil nicht machbar ist, können die Hersteller in Betracht ziehen:

• Formteile einfügen : Einfügen einer vorgezogenen Komponente vor dem Overlading in eine Form.

• Baugruppe und Kleberbindung : Manuell zusammenstellen Teile mit Klebstoffe oder mechanischen Befestigungselementen.

• Padendruck oder Malerei : Für ästhetische Merkmale ohne Materialintegration.

Diese Alternativen fügen jedoch im Allgemeinen Schritte hinzu, erhöhen die Arbeit und verringern die Entwurfsintegration im Vergleich zu echtem Zwei-Schuss-Formteil.

10. zukünftige Trends beim Zwei-Schuss-Injektionsformen

Wenn sich Materialien und Technologien entwickeln, wird das Zwei-Schuss-Formen noch vielseitiger und effizienter.

Aufkommende Trends:

• Integration mit Automatisierung und Robotik für Inline-Inspektion und Teilbearbeitung.

• Kombination mit 3D-Druck , um komplexe Einsätze für Zwei-Schuss-Formen zu erzeugen.

• Verwendung von biobasierten und recycelbaren Materialien in Multi-Materials-Designs.

• Überwachung der Smart -Form zur Verbesserung der Prozessregelung, zur Verringerung von Mängel und zur Verbesserung der Wiederholbarkeit.

Zwei-Schuss-Formteile werden weiterhin intelligentere, leichtere und integrierte Produkte ermöglichen, da die Branchen Miniaturisierung, Nachhaltigkeit und ausgeleitete Fertigung annehmen.

Abschluss

Zwei-Schuss-Injektionsformteile sind eine leistungsstarke und effiziente Methode, die die Produktion von komplizierten Multi-Materials-Teilen in einem einzigen Prozess ermöglicht. Durch die Kombination verschiedener Materialien oder Farben nahtlos können Hersteller die Produktfunktionalität, Ästhetik, Haltbarkeit und Kosteneffizienz verbessern.

Während es ein höheres Maß an Expertise in Bezug auf Design, Werkzeug- und Prozesskontrolle erfordert, machen die Vorteile in Bezug auf die Teilintegration, die verkürzte Montagezeit und die verbesserte Qualität die Lösung für viele moderne Anwendungen zu einer Lösung für viele moderne Anwendungen bis hin zu tragbaren Elektronik.

Während sich die Fertigung weiterentwickelt, bleibt das Zwei-Schuss-Formteil an der Spitze der Innovation. Die Helping-Marken liefern Produkte, die schlauer, schöner und effizienter sind als je zuvor.
