Wie sind Injektionsformen entwickelt?

Injection -Formteile ist eines der am häufigsten verwendeten Herstellungsprozesse zur Herstellung von Kunststoffteilen. Von Automobilkomponenten und medizinischen Geräten bis hin zu Konsumgütern und Elektronik ermöglicht diese Methode den Herstellern hohe Mengen an präzisen, langlebigen und kostengünstigen Teilen. Im Zentrum des Prozesses steht die Injektionsform , ein sorgfältig konstruiertes Werkzeug, das geschmolzene Kunststoff in die gewünschte Form formuliert.

Aber wie genau werden Injektionsformen entwickelt ? Das Entwerfen einer Form ist eine multidisziplinäre Aufgabe, die Kenntnisse über Materialien, Maschinenbau, computergestütztes Design (CAD), Flüssigkeitsdynamik und Herstellungsprozesse kombiniert. In diesem Artikel werden wir die vollständige Reise des Injektionsform -Designs, die Abdeckung von Prinzipien, Überlegungen, Schritten, Werkzeugen und Branchenpraktiken untersuchen.

1. Was ist eine Injektionsform?

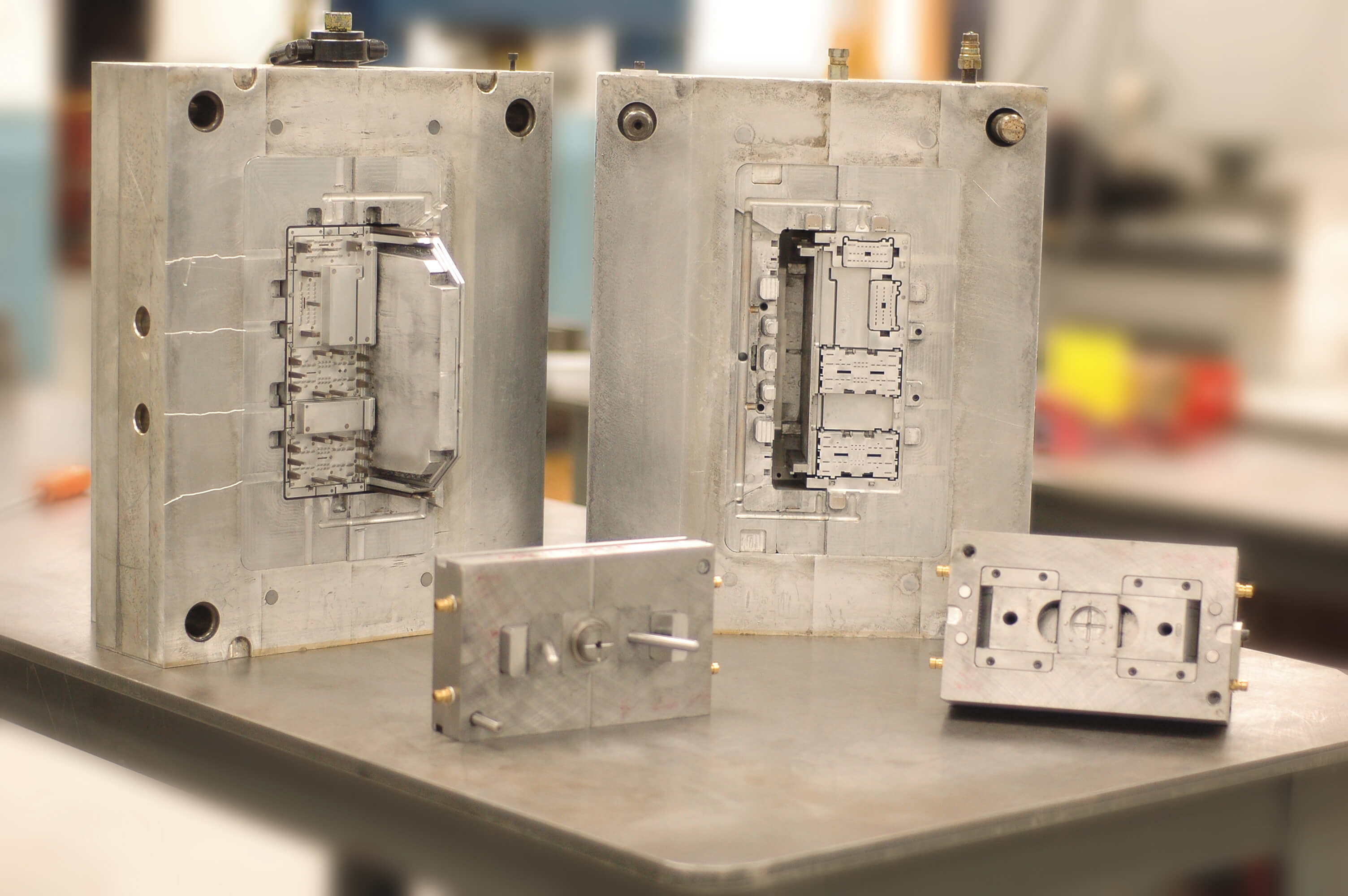

Eine Injektionsform ist ein maßgeschneidertes Werkzeug, das normalerweise aus gehärtetem Stahl, Edelstahl oder Aluminium gebaut wird und im Injektionsformprozess verwendet wird, um Kunststoffmaterialien zu formen. Die Form besteht aus zwei Hälften (dem Hohlraum und dem Kern), die zusammenkommen, um einen Hohlraum zu bilden, in dem geschmolzenes thermoplastisches oder thermosetisches Material unter hohem Druck injiziert wird. Sobald das Material abkühlt und festigt, wird die Form geöffnet und der fertige Teil wird ausgeworfen.

Das Design der Form wirkt sich direkt aus:

• Produktqualität und Präzision

• Herstellungseffizienz

• Produktionskosten

• Schimmelpilzdauer und Lebensdauer

Dies macht das Schimmeldesign zu einer der kritischsten Phasen des Injektionsformprozesses.

2. Schlüsselprinzipien des Injektionsform -Designs

Bevor Sie in die Designschritte eintauchen, ist es wichtig, die grundlegenden Prinzipien zu verstehen , die das Schimmeldesign leiten:

I. Teilgeometrie und Funktionalität

Das Design der Form muss die Form, die Abmessungen und die funktionalen Anforderungen des endgültigen Teils widerspiegeln. Komplexe Geometrien benötigen möglicherweise mehrere Hohlräume, Schieberegler oder Lifter.

Ii. Materialfluss

Die Form muss geschmolzene Kunststoff glatt und gleichmäßig in alle Bereiche des Hohlraums fließen lassen. Schlechter Fluss führt zu Mängel wie kurzen Aufnahmen, Spülenspuren oder Verarbung.

III. Kühlungseffizienz

Die Kühlung ist eine der zeitaufwändigsten Stadien des Injektionsformels. Ein gut gestaltetes Kühlsystem reduziert die Zykluszeiten und verbessert die Teilkonsistenz.

Iv. Ausstoßsystem

Teile müssen ohne Schaden ausgeworfen werden. Die Form muss Ejektorstifte, Ärmel oder andere Mechanismen enthalten, um das Teil sicher zu entfernen.

V. Haltbarkeit und Kostenbilanz

Eine Form muss Tausenden (manchmal Millionen) Zyklen standhalten. Die Auswahl von Materialien und Oberflächenbehandlungen muss die Haltbarkeit mit Kosteneffizienz ausgleichen.

3.. Der Formgestaltungsprozess: Schritt für Schritt

Das Entwerfen einer Injektionsform ist keine einzige Aktion, sondern ein strukturierter Prozess, der mehrere Stufen umfasst. Gehen wir Schritt für Schritt gehen:

Schritt 1: Verständnis der Produktanforderungen

Der Prozess beginnt mit einem klaren Verständnis des hergestellten Teils. Das Produktdesign -Team enthält detaillierte Informationen, z. B.:

• 3D -CAD -Modelle des Teils

• Dimensionstoleranzen

• Mechanische und thermische Leistungsanforderungen

• Ästhetische Überlegungen (Oberflächenbeschaffung, Textur)

• Produktionsvolumen und erwartete Schimmel

Diese Daten sind wichtig, um die Formkomplexität, Hohlraumzahlen und Materialien zu bestimmen.

Schritt 2: Design für Herstellbarkeitsanalyse (DFM)

Bevor das Formgestaltung beginnt, führen die Ingenieure eine DFM -Analyse durch , um potenzielle Probleme im Produktdesign zu identifizieren. Die typischen bewerteten Punkte sind:

• Wandstärke: Eine gleichmäßige Wandstärke verhindert das Verziehen.

• Entwurfswinkel: Abgenefelte Wände ermöglichen eine leichtere Aussetzung.

• Unterschnitte: Für diese können Nebenaktionen oder Lifter erfordern.

• Rippen und Bosse: Muss ausgelegt sein, um Spülenspuren zu vermeiden und die Stärke aufrechtzuerhalten.

• Materialauswahl: Unterschiedliche Kunststoffe schrumpfen unterschiedlich und beeinflussen die Schimmelpilzabmessungen.

Die DFM -Analyse hilft bei der Optimierung des Produktdesigns für effizientes Formteil.

Schritt 3: Formströmungssimulation

Das moderne Schimmelpilzdesign basiert stark auf computergestützte Engineering-Tools (CAE) . Die Software für Formflussanalyse simuliert den Injektionsprozess und sagt voraus:

• Strömungsmuster von geschmolzenem Kunststoff

• Mögliche Luftfallen oder Schweißlinien

• Füllzeit und Druck

• Kühlungseffizienz und Zykluszeit

• Wahrscheinliche Defekte wie Hohlräume oder Verzerrungen

Diese Phase spart Zeit und Geld, indem sie potenzielle Probleme vor der Herstellung von Schimmelpilzen angehen.

Schritt 4: Auswählen des Formtyps

Die Formen können je nach Produkt- und Produktionsanforderungen stark variieren. Die Schlüsseltypen sind:

• Zwei-Platten-Form: Der häufigste, einfache Schimmelpilztyp mit Hohlraum- und Kernhälften.

• Drei-Platten-Form: Enthält eine zusätzliche Platte zu getrennten Läufern und Toren, die ideal für die Produktion von Mehrfachkavitäten.

• Hot Runner Form: Verwendet erhitzte Kanäle, um Plastik direkt an die Hohlräume zu liefern, wodurch der Abfall reduziert wird.

• Kaltläuferform: Einfacher, aber erzeugt Läuferabfälle, die recycelt werden müssen.

• Familienform: Erzeugt mehrere verschiedene Teile im selben Zyklus.

Die Wahl hängt von Produktdesign, Material und Kostenüberlegungen ab.

Schritt 5: Entwerfen des Formlayouts

In dieser Phase erstellen Ingenieure das Formlayout der Formbasis und integrieren die folgenden Systeme:

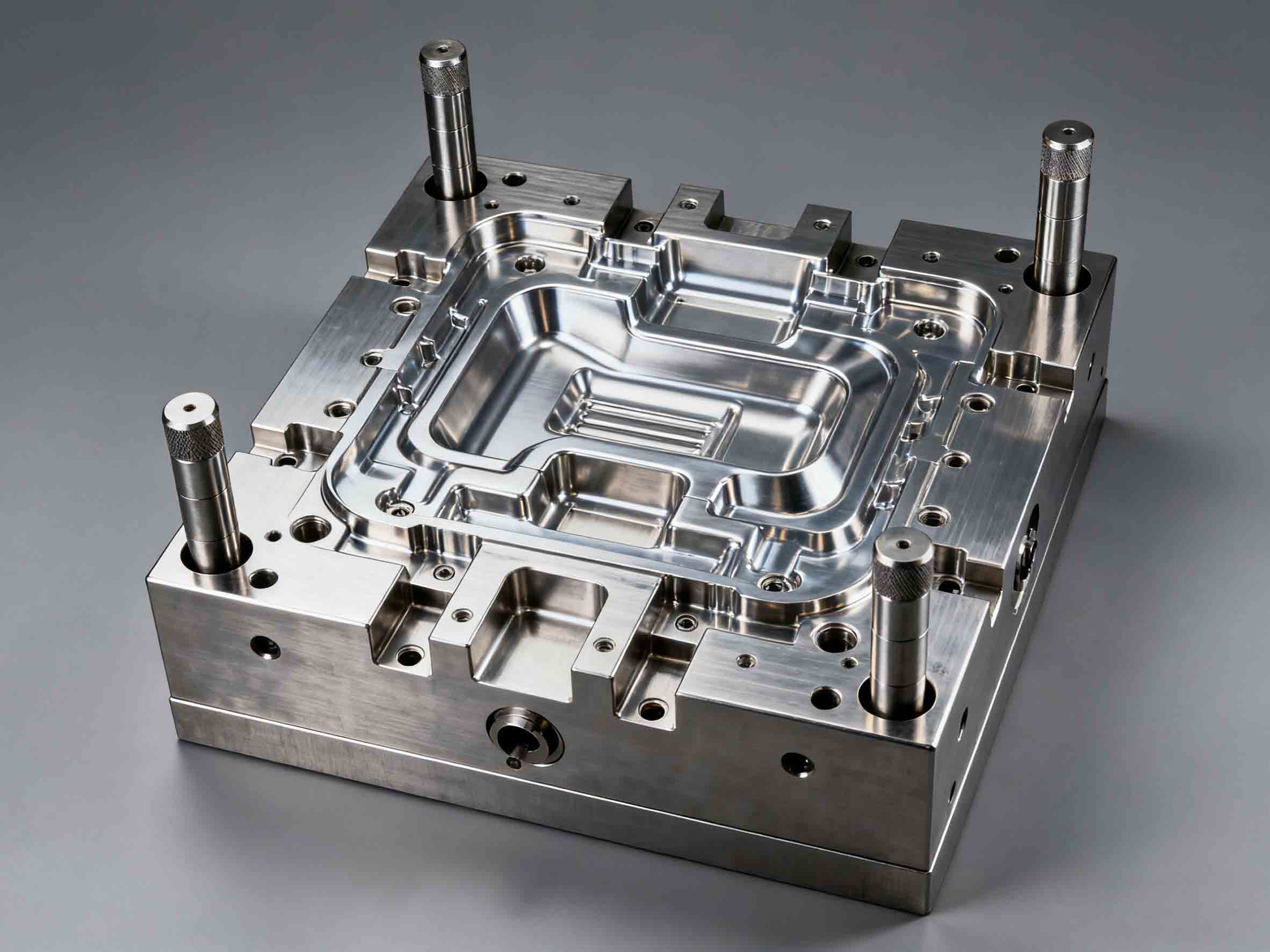

1. Hohlraum und Kerndesign : prägt den Teil mit präzisen Abmessungen.

2. Gating -System : Steuert, wie Kunststoff in den Hohlraum gelangt. Zu den gängigen Gate -Typen gehören Kantentore, Stifttore und U -Boot -Tore.

3. Läufersystem : Kanäle, die Kunststoff vom Angang zu den Toren führen.

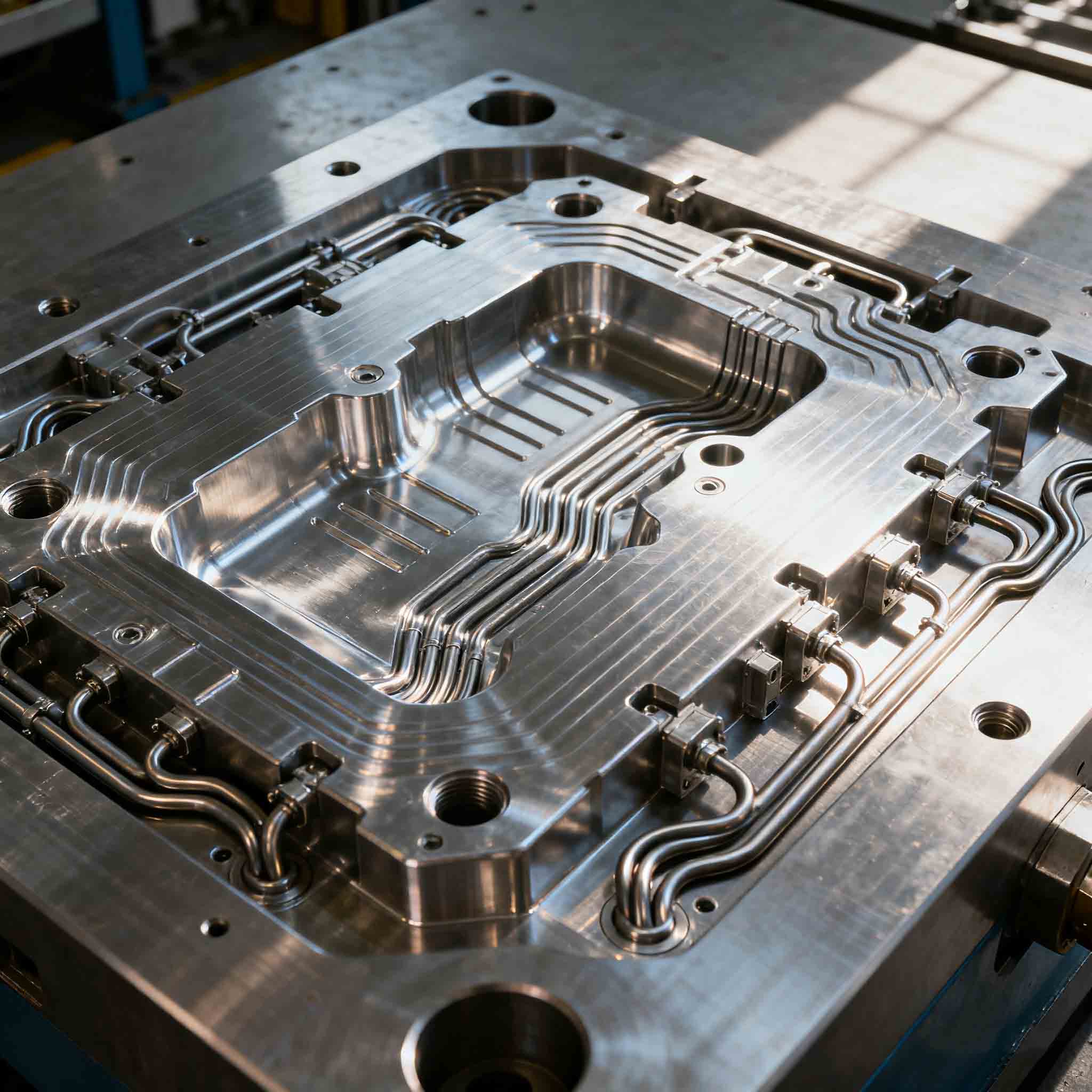

4. Kühlsystem : Ein Netzwerk von Wasserkanälen oder konformen Kühlleitungen, um eine gleichmäßige Kühlung zu gewährleisten.

5. Ejektionssystem : Ejektorstifte, Stripperplatten oder Ärmeln, um das Teil freizusetzen.

6. Entlüftungssystem : Ermöglicht gefangene Luft und Gase während der Injektion.

Schritt 6: Materialauswahl für die Form

Die Auswahl des Schimmelpilzmaterials hängt von Haltbarkeit, Produktionsvolumen und Budget ab:

• Härteter Stahl: hohe Festigkeit, ausgezeichnete Verschleißfestigkeit, langes Leben (ideal für Millionen von Zyklen).

• Vorgehärteter Stahl: geringere Kosten, kürzere Lebensdauer (geeignet für die Produktion mit mittlerer Volumen).

• Aluminium: Leicht, leicht zu maschinell, schnellere Vorlaufzeiten, aber begrenzte Haltbarkeit.

• Beryllium-Kupper-Legierungen: Ausgezeichnete thermische Leitfähigkeit, häufig in Kühleinsätzen verwendet.

Schritt 7: CAD -Modellierung und Formbaugruppe

Mit CAD -Software erstellen Designer ein detailliertes 3D -Modell der Form. Dies beinhaltet:

• Komplette Formbaugruppe mit allen Komponenten

• Bewegliche Teile wie Schieberegler, Lifter und Auswerfer

• Räumungen, Toleranzen und Ausrichtungssysteme

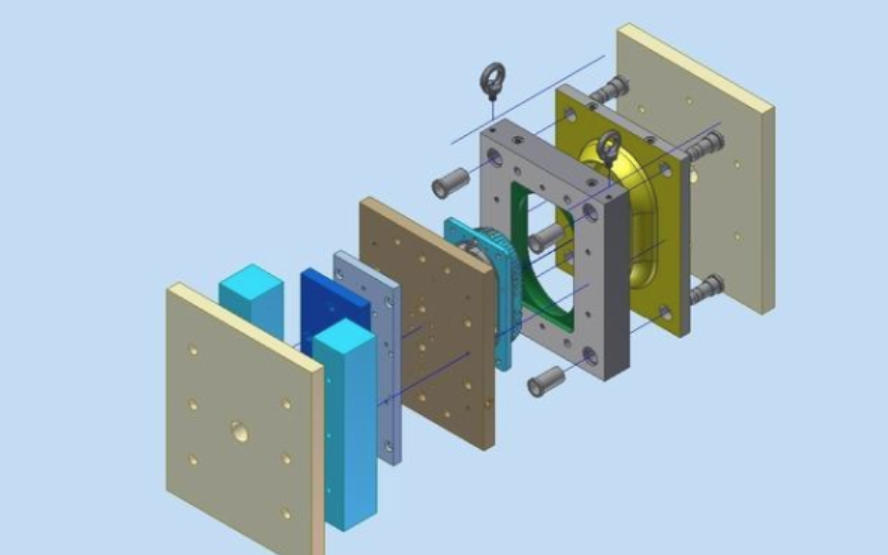

• Explosierte Ansichten für Herstellungsanweisungen

Die CAD -Modellierung stellt sicher, dass jedes Detail vor Beginn der Bearbeitung dokumentiert wird.

Schritt 8: Validierung und Prototyping

In vielen Fällen erstellen Hersteller Prototypenformen (Soft Tooling) unter Verwendung von Aluminium oder sogar 3D -Druck. Diese ermöglichen eine begrenzte Produktionsläufe zu testen:

• Teilfunktionalität

• Oberflächenqualität

• Effizienz der Zykluszeit

• Potenzielle Designfehler

Die Validierung stellt sicher, dass die endgültige Stahlform korrekt funktioniert.

Schritt 9: Schimmelherstellung

Sobald das Design zugelassen ist, wird die Form mithilfe erweiterter Bearbeitungstechniken hergestellt:

• CNC -Fräsen

• EDM (Elektrische Entladungsbearbeitung)

• Schleifen und Polieren

• Wärmebehandlung

Dieser Prozess kann je nach Komplexität mehrere Wochen bis Monate dauern.

Schritt 10: Test- und Versuchsläufe (T1, T2, T3)

Wenn die Form abgeschlossen ist, unterliegt sie Testläufen :

• T1: Erster Test zum Überprüfen von Füll-, Ausschlagen und Teilabmessungen.

• T2: Es werden Anpassungen vorgenommen, um Probleme wie Blinken, kurze Aufnahmen oder Verzerrungen zu beheben.

• T3 und darüber hinaus: Endgültige Verfeinerungen sicherstellen, dass die Form die Qualitätsstandards entspricht.

Erst nach erfolgreichen Versuchen ist die Form, die für die vollständige Produktion zugelassen ist.

4. Überlegungen zur fortgeschrittenen Formgestaltung

Das moderne Schimmelpilzdesign geht über die Grundlagen hinaus. Ingenieure berücksichtigen auch:

• Konforme Kühlung : Verwenden der additiven Herstellung, um Kühlkanäle zu erstellen, die der Teilgeometrie folgen und die Zykluszeiten reduzieren.

• Zusammenklappbare Kerne : Für komplexe interne Geometrien wie Fäden ohne Abstießmechanismen.

• Fügen Sie Form und Überlagerung ein : Entwerfen von Formen, um mehrere Materialien zu kombinieren oder Metalleinsätze zu integrieren.

• Automatisierungskompatibilität : Sicherstellen, dass Formen mit der Handhabung des Roboterteils für die hohe Effizienzproduktion kompatibel sind.

• Wartungsaufnahme : Entwerfen von Formen zur einfachen Reinigung und Reparatur, die die Lebensdauer verlängert.

5. Häufige Herausforderungen bei der Formgestaltung

Auch mit fortschrittlichen Werkzeugen steht das Schimmeldesign Herausforderungen wie:

• Verwerfungen aufgrund einer ungleichmäßigen Kühlung

• Spülenspuren von unsachgemäßem Rippendesign

• Blinken durch schlechte Trennlinienversiegelung

• Kurze Aufnahmen vom unzureichenden Gating

• Hohe Kosten aufgrund unnötiger Komplexität

Erfahrene Designer verwenden Simulationen, vergangene Wissen und Branchenstandards, um diese Risiken zu mildern.

6. Die Rolle der Software im Formentwurf

Heute ist das Schimmelpilzdesign mit CAD/CAE/CAM -Software unzertrennlich. Beliebte Tools umfassen:

• CAD -Software: Solidworks, Catia, Siemens NX

• CAE -Software (Formströmungsanalyse): Autodesk -Moldflow, MoldEx3d

• CAM -Software: Mastercam, PowerMill für ToolPath -Programmierung

Diese digitalen Tools beschleunigen das Design, verbessern die Genauigkeit und reduzieren Versuch und Irrtum in der Produktion.

7. Kostenüberlegungen im Schimmeldesign

Die Schimmelpilzkosten können zwischen einigen tausend bis hunderttausenden von Dollar liegen. Faktoren, die die Kosten beeinflussen, umfassen:

• Komplexität der Geometrie

• Anzahl der Hohlräume

• Schimmelmaterial (Stahl gegen Aluminium)

• Kühlsystemdesign

• Anforderungen an die Oberfläche

• Produktionsvolumen (niedrig gegenüber hoch)

Eine gut gestaltete Form kann im Voraus mehr kosten, spart jedoch auf lange Sicht Geld, indem sie die Zykluszeiten, die Wartung und die Schrottquote reduzieren.

Abschluss

Injektionsformen sind das Rückgrat der modernen Produktion von Plastikpartien, und ihr Design ist sowohl eine Kunst als auch eine Wissenschaft. Aus dem Verständnis der Produktanforderungen und der laufenden DFM -Analyse bis hin zu detaillierten CAD -Modellierung, Materialauswahl und Versuchsläufen beinhaltet der Prozess eine systematische Mischung aus Engineering und Kreativität.

Eine gut gestaltete Form sorgt nicht nur für qualitativ hochwertige Teile, sondern senkt auch die Produktionskosten, reduziert Defekte und erweitert die Lebensdauer der Werkzeug. Mit dem Aufkommen digitaler Technologien, der Simulationssoftware und der additiven Fertigung wird das Schimmelpilzdesign immer schneller, intelligenter und nachhaltiger.

Für Hersteller ist die Investition in das Expertenform -Design nicht nur ein Schritt in der Produktion, sondern der Schlüssel zum Erreichen von Effizienz, Präzision und Wettbewerbsvorteil.
