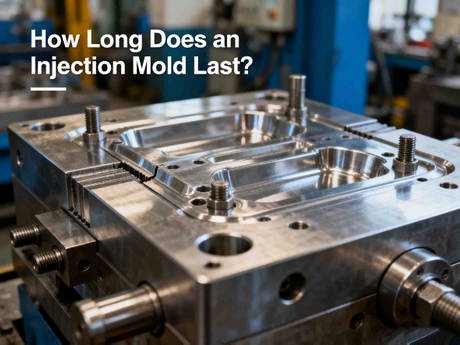

Wie lange dauert eine Injektionsform?

In Bezug auf die Kunststoffherstellung ist das Injektionsleisten eines der am häufigsten verwendeten Prozesse. Egal, ob Sie Autoteile, medizinische Komponenten, Spielzeug oder Verpackung produzieren, das Injektionsformen liefert eine konsistente Qualität und Effizienz. Aber eine gemeinsame Frage, die Hersteller und Produktentwickler fragen, ist: ' Wie lange dauert eine Injektionsform? '

Dies ist eine kritische Frage, da Injektionsformen teure Vermögenswerte sind. Ihre Lebensdauer wirkt sich direkt auf Ihre Produktionskosten, die Produktqualität und den langfristigen ROI aus. Die gute Nachricht ist, dass mit den richtigen Designs, Materialien und Wartung die Formen viele Jahre dauern und Millionen von Teilen produzieren können. In diesem Artikel werden wir die Faktoren, die die Lebensdauer, die typische Schimmelpilzlebensdauer, die Tipps zur Erweiterung der Haltbarkeit und das, was Sie von verschiedenen Schimmelpilznoten erwarten können, beeinträchtigen.

Was ist eine Injektionsform?

Eine Injektionsform ist ein Präzisionswerkzeug aus Stahl oder Aluminium, das geschmolzene Kunststoff in bestimmte Teile formt. Die Form hat typischerweise zwei Hälften - den Kern und den Hohlraum -, die während des Formprozesses zusammenklemmen. Geschmolzener Kunststoff wird in die Form injiziert, abgekühlt und dann als fertiges Produkt ausgeworfen.

Da Formen konstante Zyklen von hohem Druck, Wärme und Stress durchlaufen, ist ihre Haltbarkeit ein Hauptanliegen. Im Gegensatz zu billigeren Werkzeugprozessen sind Injektionsformen für den langfristigen Gebrauch ausgelegt-aber wie lange sie dauern, hängt von mehreren Faktoren ab.

Durchschnittliche Lebensdauer einer Injektionsform

Die Lebensdauer einer Injektionsform variiert je nach Designqualität, verwendeten Materialien und wie gut sie beibehalten wird. Durchschnittlich:

• Prototyp -Aluminiumformen : 500 - 10.000 Zyklen

• Produktionsformen mit niedrigem Volumen : 10.000-100.000 Zyklen

• Stahlformen mit hohem Volumen : 500.000-1.000.000 Zyklen

Es ist bekannt, dass einige Formen 5 Millionen Zyklen oder mehr anhalten, wenn sie ordnungsgemäß konstruiert und gewartet werden.

Hier ist ein allgemeiner Zusammenbruch:

Schimmelpilztyp	Typische Lebensdauer	Nutzungsbeispiel
Aluminiumprototypform	500 - 10.000 Schüsse	Teile Teile, niedrige Volumenläufe
Vorgehärteter Stahlform (P20, 718)	100.000 - 500.000 Schüsse	Produktion mit mittlerer Volumen
Ausgehärteter Stahlform (H13, S7)	Über 1.000.000 Schüsse	Automobil, Verpackung, Elektronik
Hochleistungsstahl mit Oberflächenbehandlungen	Mehr als 5.000.000 Schüsse	Extrem hohe Volumenproduktion

Faktoren, die sich auswirken, wie lange ein Injektionsform dauert

Die Langlebigkeit der Schimmelpilze geht es nicht nur um die Auswahl der Materialien. Mehrere Schlüsselfaktoren bestimmen, wie lange eine Form produktiv bleibt.

1. Schimmelmaterial

Die Art des Metalls, das bei der Schimmelponse verwendet wird, ist der wichtigste Faktor:

• Aluminiumformen sind kostengünstig und schneller zu maschinell, tragen sich jedoch unter hohem Druck schnell ab.

• Vorgehärtete Stahlformen (wie P20-Stahl) werden haltbarer und üblicherweise für die Produktion mit mittlerer Volumen verwendet.

• Vollhärtete Werkzeugstähle (wie H13, S7 oder Edelstahl) bieten eine hervorragende Beständigkeit gegen Verschleiß, Wärme und Korrosion, wodurch sie ideal für Millionen von Zyklen sind.

2. verwendete Kunststoffmaterial

Nicht alle Kunststoffe sind gleich. Einige Harze sind abrasiv, mit Glasfasern gefüllt oder chemisch korrosiv. Diese Materialien verursachen schnellere Verschleiß an Formen. Zum Beispiel:

• Unbesetzte Harze (wie PP, PE) sind für Formen leichter.

• Mit Glas gefüllter Nylon oder Polycarbonat können Hohlräume viel schneller abnutzen.

• PVC- oder flammenretardante Materialien können chemische Korrosion verursachen.

3. Komplexität der Teildesign

Je komplexer der Teil ist, desto mehr Stress hält die Form an. Dünne Wände, Unterschnitte, tiefe Rippen und mehrere sich bewegende Komponenten (wie Schieberegler und Lifter) erhöhen den Verschleiß.

4. Injektionsformprozessparameter

Hohe Injektionsdrücke, extreme Temperaturen und lange Zykluszeiten beschleunigen die Schimmelpilzverschleiß. Ein Schimmelpilzläufe innerhalb der empfohlenen Grenzen dauert länger als eine, die auf die Extreme gedrängt wird.

5. Wartung und Pflege

Die routinemäßige Wartung ist für die Langlebigkeit der Schimmelpilze unerlässlich. Reinigung, Schmierung, Überprüfung auf Verschleiß und Austausch abgenutzter Komponenten (wie Ejektorstifte oder Dichtungen) erweitern die Lebensdauer erheblich. Vernachlässigung dagegen verkürzt es dramatisch.

6. Qualitätsdesignqualität

Eine gut gestaltete Form macht Kühl-, Spannungsverteilung und Verschleißkämpfe aus. Schlechtes Design führt zu vorzeitigen Knacken, Verziehen oder mechanischen Ausfällen.

Schimmelpilzklassifikationen und erwartete Lebensdauer

Die Society of the Plastics Industry (SPI) bietet ein Formklassifizierungssystem, mit dem die erwartete Lebensdauer definiert wird.

1. Schimmel der Klasse 101

l höchster Qualität, aus gehärtetem Stahl hergestellt

l für 1.000.000 Zyklen gebaut

L in der Produktion mit hoher Volumen (z. B. Verpackung, medizinisch, Automobile) verwendet

2. Klasse 102 Schimmel

l langlebiger, vorgehärteter Stahl mit einigen gehärteten Einsätzen

l 500.000 - 1.000.000 Zyklen

l ideal für mittleres bis hohes Volumen

3. Schimmel der Klasse 103

l vorgehärteter Stahl oder niedrigere Materialien

l bis zu 500.000 Zyklen

L Allzwecke mittelgroße Formen

4. Klasse 104 Schimmel

l niedrigerer Stahl oder Aluminium

l bis zu 100.000 Zyklen

L Niedrigvolumige Produktion

5. Klasse 105 Schimmel

l Prototypenformen, oft Aluminium oder Weichstahl

l weniger als 500 Zyklen

L für das Testen vor der Massenproduktion verwendet

Wie man die Lebensdauer einer Injektionsform verlängert

Wenn Sie in eine Injektionsform investieren, möchten Sie, dass sie so lange wie möglich dauern. Hier sind nachgewiesene Strategien:

1. Wählen Sie das richtige Schimmelpilzmaterial

Schneiden Sie keine Ecken. Wenn Ihr Projekt Millionen von Teilen erfordert, investieren Sie im Voraus in gehärteten Stahl, anstatt Geld mit Aluminium oder Weichstahl zu sparen.

2. Optimieren Sie das Teil und das Schimmeldesign

• Reduzieren Sie die unnötige Komplexität in Teil der Geometrie.

• Vermeiden Sie scharfe Ecken und dünne Wände, die die Schimmelpilze erhöhen.

• Stellen Sie sicher, dass die Kühlkanäle gut gestaltet sind, um Hotspots zu vermeiden.

3.. Verwenden Sie Schutzbeschichtungen

Oberflächenbehandlungen wie Nitriding, Hartchrombeschichtung oder PVD -Beschichtungen verbessern die Resistenz gegen Verschleiß und Korrosion.

4. Halten Sie die Form regelmäßig bei

• Clean Hohlräume und Läufer nach jedem Produktionslauf.

• Bewegungsteile schmieren.

• Überprüfen Sie auf Risse, Verschleiß oder Fehlausrichtung.

• Lagern Sie Formen in einer trockenen, klimatisierten Umgebung ordnungsgemäß.

5. Steuerungsprozessparameter

Betätigen Sie innerhalb empfohlener Einspritzdrücke und -temperaturen. Vermeiden Sie es, die Form über die entworfenen Grenzen hinaus zu schieben.

Kosten vs. Lebensdauer: Finden des Gleichgewichts

Die Entscheidung, welcher Formtyp häufig auf die Kosten im Vergleich zu der erwarteten Lebensdauer der Fall ist.

• Prototypenformen sind billig, tragen sich aber schnell ab.

• Stahlformen sind teuer, bieten aber jahrzehntelange Sendungen angemessen.

Wenn Sie nur 5.000 Teile benötigen, ist die Investition in eine millionenzyklus gehärtete Stahlform möglicherweise nicht sinnvoll. Wenn Sie hingegen über mehrere Jahre Millionen von Einheiten produzieren möchten, ist es die kostengünstigste Wahl auf lange Sicht, in einen härten Stahlform der Klasse 101 zu investieren.

Beispiel für reale Welt

• Ein Automobilhersteller, der in eine gehärtete H13 -Stahlform investiert, kann im Voraus 100.000 US -Dollar ausgeben. Diese Form könnte jedoch 10 Jahre dauern und 5 Millionen Teile produzieren, was die Kosten pro Teil extrem niedrig macht.

• Ein Startup, das 2.000 Prototypen produziert, kann eine Aluminiumform verwenden, die nur 5.000 US -Dollar kostet. Obwohl es schnell nachlässt, spart es erhebliche Vorabinvestitionen.

FAQs: Injektionsformlebensdauer

F1: Kann eine Form für immer dauern?
Nein. Sogar die besten Stahlformen tragen sich schließlich aufgrund konstanter Druck, Hitze und Abrieb ab.

F2: Was wird normalerweise zuerst in einer Form abgebaut?
Häufige Ausfallpunkte umfassen Auswerferstifte, Tore, Läufer und Hohlraumoberflächen.

F3: Können Formen repariert werden?
Ja. Abgenutzte Bereiche können poliert, geschweißt oder zurückgefordert werden, was die Lebensdauer der Schimmelpilze verlängert.

F4: Woher weiß ich, wann ich eine Form ersetzen soll?
Zu den Anzeichen gehören Blinken (Kunststoff, der von Schimmelpilzkanten ausgelöst wird), Teilfehler, häufige Ausfallzeiten oder Risse in der Form.

Letzte Gedanken

Wie lange dauert eine Injektionsform? Die Antwort hängt von Ihren Bedürfnissen, von der Art der Schimmelpilze, den verarbeiteten Materialien und wie gut Sie beibehalten. Prototypenformen dauern möglicherweise nur ein paar hundert Zyklen, während verhärtete Stahlformen über Jahrzehnte Millionen von Teilen produzieren können.

Der Schlüssel liegt darin, das richtige Gleichgewicht zwischen den Kosten im Voraus und den langfristigen Produktionsanforderungen zu finden. Mit ordnungsgemäßem Design, Materialien und Wartung kann Ihre Injektionsform für die kommenden Jahre außergewöhnliche Leistung und Wert liefern.
