Was ist die Trennlinie beim Injektionsforming?

Verständnis seiner Bedeutung für das Schimmeldesign und die Produktqualität

Injection -Formteile ist eines der am häufigsten verwendeten Herstellungsprozesse zur Herstellung von plastischen Komponenten in großen Volumina. Seine Fähigkeit, hohe Präzision, Wiederholbarkeit und Effizienz zu liefern, macht es ideal für unzählige Branchen - Automotive, Elektronik, Medizin, Konsumgüter und mehr. Innerhalb dieses komplexen Prozesses spielt ein kritisches, aber oft übersehenes Detail eine wichtige Rolle in der Produktästhetik, Funktion und Herstellung: die Abschiedsleitung.

In diesem Artikel werden wir untersuchen, was die Trennlinie ist, warum es wichtig ist, wie es sich gebildet hat und welche Designer und Ingenieure in Betracht ziehen müssen, um es zu optimieren.

1. Was ist die Trennlinie?

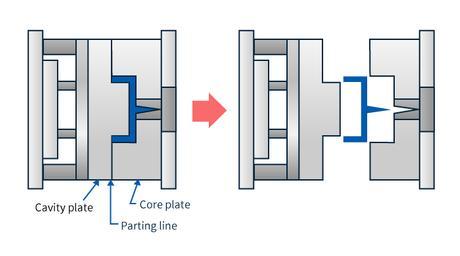

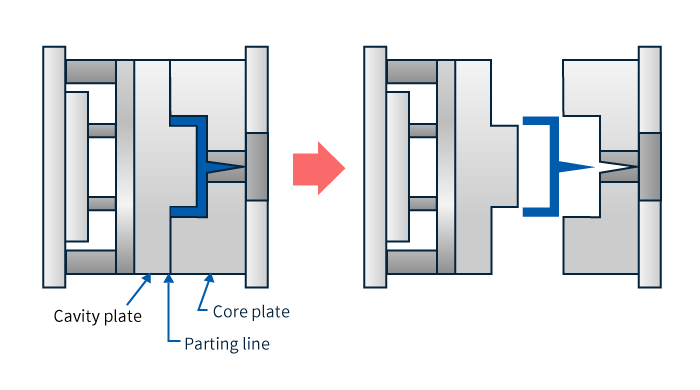

Beim Injektionsforming ist die Teilungslinie die Lage eines geformten Teils, in dem sich die beiden Hälften der Form treffen und sich trennen. Diese beiden Hälften sind als Kern und Hohlraum bekannt. Wenn der geschmolzene Kunststoff in die Form injiziert wird, füllt er den zwischen diesen beiden Hälften hergestellten Hohlraum. Sobald der Kunststoff abkühlt und festigt, öffnet sich die Form entlang der Trennlinie, um den fertigen Teil auszuwerfen.

Weil es die Linie ist, an der die beiden Seiten der Form zusammenkommen, hinterlässt die Partinglinie häufig eine sichtbare Marke oder Naht auf der Oberfläche des geformten Teils. Diese Linie kann von präzisionsgeformten Komponenten bis hin zu großen oder weniger prezischen Gegenständen von nahezu unsichtbar sind.

2. Warum die Trennlinie wichtig ist

Obwohl es wie ein kleines Merkmal erscheinen mag, hat die Abschiedslinie einen großen Einfluss auf:

✦ Ästhetik

Eine sichtbare Trennlinie kann die visuelle Attraktivität eines Produkts beeinflussen. In Verbraucherprodukten wie Spielzeug, Elektronik oder Automobileinzweifungen können sichtbare Nähte unerwünscht sein und Nachbearbeitung oder Polieren erfordern.

✦ Funktionalität

Wenn die Teilungslinie in einem Funktionsbereich angezeigt wird (z. B. Versiegelungsflächen, Gewinde, Scharniere), kann sie die Integrität oder den Betrieb des Teils beeinträchtigen. Beispielsweise könnte eine ungleichmäßige Abschiedsleitung auf einem medizinischen Gerät die Montage oder Versiegelung beeinträchtigen.

✦ Dimensionsgenauigkeit

Blitz (überschüssiger Kunststoff, der zwischen den Schimmelpilzhälften an der Part -Linie sickert) kann die Geometrie eines Teils verzerren, was zu einer schlechten Passform oder Funktionalität führt.

✦ Leichte Herstellung

Eine strategisch platzierte Trennlinie vereinfacht das Formgestaltung, ein Teilauswurf und sogar die Wartung. Schlecht platzierte Linien können die Form erschweren oder die Kosten aufgrund zusätzlicher Bearbeitung oder Bearbeitung erhöhen.

3. Wie sich die Abschiedsleitungsformen bildet

Die Teilungslinie bildet sich aufgrund der Art und Weise, wie Injektionsformen funktionieren. Eine Form muss sich öffnen und in der Nähe von Teilen zu ermöglichen und zu entfernen. Dies erfordert eine 'Spaltung' in der Form - die zur Abschiedslinie wird.

Es gibt drei Hauptfaktoren, die definieren, wie und wo eine Abschiedslinie erscheint:

• Schimmeldesign -Geometrie: Die Form des Teils und die Art und Weise, wie sie in der Form ausgerichtet ist, beeinflussen den Standort der Linie stark.

• Entwurfswinkel: Teile erfordern normalerweise Entwurfswinkel, um beim Ausstoß aus der Form zu helfen. Die Richtung des Entwurfs bestimmt häufig, wo sich die Form spaltet.

• Kern- und Hohlraumausrichtung: Designer müssen entscheiden, welche Seite der Form den Kern und welche die Hohlraum haben wird. Diese Entscheidung wirkt sich auf die Sichtbarkeit und Platzierung der Teilungslinie aus.

4. Arten von Abschiedsleitungen

Unterschiedliche Teilgeometrien und Schimmelpilzdesigns führen zu verschiedenen Arten von Trennlinien. Einige gängige Typen umfassen:

1. Flates Trennlinie

Dies ist der einfachste und einfach zu machine amtierendste Typ. Es liegt entlang einer einzigen flachen Ebene, normalerweise um den breitesten Teil einer Komponente. Häufig in einfachen kastenförmigen Formen oder zylindrischen Teilen.

2. Die Trennlinie stieg

Wird verwendet, wenn ein Teil nicht sauber entlang einer einzigen Ebene geteilt werden kann. Die Zeile 'Schritte ' nach oben oder unten über die Teilgeometrie. Komplexer zu produzieren.

3. gebogene oder unregelmäßige Abschiedslinie

Diese folgen komplexe Konturen eines Teils. Häufig in stark detaillierten oder dekorativen Komponenten (z. B. Spielzeug oder komplizierten Gehäusen) verwendet. Das Entwerfen und Bearbeiten dieser Formen ist komplexer und teurer.

4. Abschlusspreis

Verwendet, wenn sich bewegliche Schimmelpilzabschnitte (wie Schieberegler oder Lifter) Teile des Schimmelpilzhohlraums abdichten, um Blitz zu verhindern. Häufig in Unterschneidungen und Schnappfunktionen.

5. Best Practices für die Abteilung für die Platzierung von Linien

Designer und Schimmelpilzingenieure müssen früh in der Entwurfsphase zusammenarbeiten, um sicherzustellen, dass die Teilung optimiert ist. Hier sind einige Best Practices:

✓ Platzieren Sie es dort, wo es weniger spürbar ist

Versuchen Sie, die Linie auf der Unterseite oder der Rückseite von Teilen zu positionieren, wo sie nicht bei normalem Gebrauch zu sehen ist. Für kosmetische Teile ist es am besten, es in einer Schattenlinie oder entlang eines natürlichen Merkmals zu verbergen.

✓ Vermeiden Sie Funktionsbereiche

Platzieren Sie keine Trennlinien für Versiegelungsgesichter, kritische Toleranzen oder Paarungsflächen. Diese Bereiche müssen sauber und gleichmäßig sein.

✓ Vereinfachen Sie die Form

Eine gerade und flache Trennlinie ist einfacher und billiger herzustellen. Wenn die Linie komplex sein muss, bewerten Sie, ob dem Produkt funktionale oder visuelle Wert hinzugefügt wird.

✓ Betrachten Sie die Auswurfrichtung

Stellen Sie sicher, dass die Teilungslinie die beste Ausschläge mit minimaler Kraft oder potenzieller Schädigung des Teils ermöglicht.

✓ Denken Sie im Voraus an sekundäre Prozesse nach

Wenn das Malen, Überlagen oder Drucken für den Teil durchgeführt werden, stellen Sie sicher, dass die Abschiedsleitung nicht einmischt oder eine übermäßige Nachbearbeitung erfordert.

6. Häufige Probleme im Zusammenhang mit Abschiedsleitungen

Trotz der besten Anstrengungen können Trennlinien manchmal Mängel oder Herausforderungen erzeugen. Hier sind einige zu sehen:

Blitzbildung

Wenn sich die Formhälften nicht richtig schließen oder entlang der Paarungsflächen Verschleiß vorliegt, kann geschmolzene Kunststoff auslaufen und dünne Blitze bilden. 'Dies erfordert normalerweise Trimmen oder Nachschlägen.

Fehlausrichtung

Im Laufe der Zeit können Formen falsch ausgerichtet werden, was zu ungleichmäßigen Teilungslinien führt, die das Erscheinungsbild und die Funktion des Produkts beeinflussen.

Verschleiß

Die Abschiedsflächen ertragen erheblichen Stress. Wenn nicht ordnungsgemäß gewartet, kann dies zu abgenutzten Abschiedsleitungen, Lecks oder inkonsistenten Teilqualität führen.

7. Beispiele in realer Welt

Schauen wir uns einige reale Anwendungen an, bei denen Teilungslinien besonders wichtig sind:

• Medizinische Spritzen: Eine saubere und genaue Trennlinie ist wichtig, um eine ordnungsgemäße Versiegelung und Patientensicherheit zu gewährleisten.

• Kfz -Paneele: Innenkunststoffteile müssen sich perfekt ausrichten, und sichtbare Abschiedsleitungen können die Luxuswahrnehmung beeinflussen.

• Unterhaltungselektronik: Telefonkoffer oder Fernbedienungen haben häufig Abschiedsleitungen, die entlang von Designelementen sorgfältig versteckt sind.

8. Trennlinie in CAD und Simulation

Mit modernen CAD -Tools und Simulationssoftware können Ingenieure die Teilungslinie während der Entwurfsphase visualisieren und bewerten. Diese Tools helfen:

• Stellen Sie automatisch eine optimale Platzierung der Abschiedsleitung vor

• Identifizieren Sie Bereiche, in denen Blitz oder Mängel wahrscheinlich sind

• Visualisieren Sie die Anweisungen zum Öffnen der Form und Entwurfsanforderungen

Wenn Sie diese Tools frühzeitig im Entwurfsprozess verwenden, spart er Zeit und vermeidet später kostspielige Modifikationen.

Abschluss

Während die Abschiedslinie in den Injektionsformungen wie ein kleines Detail erscheinen mag, spielt sie eine entscheidende Rolle in der Funktion, Ästhetik und Herstellung von Kunststoffteilen. Das Verständnis seines Zwecks und die Optimierung seiner Platzierung ist für die Bereitstellung hochwertiger Produkte von wesentlicher Bedeutung.

Ingenieure, Designer und Schimmelmacher müssen zusammenarbeiten, um Funktionen, Form und Kosten in Einklang zu bringen - und vermitteln, dass die Abschiedslinie dem Produkt eher dient als die sie behindert. Mit der richtigen Planung und den richtigen Werkzeugen können Sie geformte Teile erstellen, die nicht nur makellos funktionieren, sondern auch nahtlos und professionell aussehen.
