Was sind die 4 Stadien des Injektionsformens?

Injection -Formteile ist eines der am häufigsten verwendeten Herstellungsprozesse zur Herstellung von Kunststoffteilen in hohen Volumina. Von Automobilkomponenten bis hin zu medizinischen Geräten über Spielzeug bis hin zu Unterhaltungselektronik spielt das Injektionsformen eine entscheidende Rolle bei der Bereitstellung konsistenter, qualitativ hochwertiger Kunststoffprodukte. Der Prozess ist schnell, effizient und in der Lage, komplexe Formen mit minimalem Abfall zu erzeugen. Aber wie genau funktioniert es?

Um die Magie hinter dieser Fertigungsmethode zu verstehen, ist es wichtig, den Prozess in seine vier grundlegenden Phasen aufzuteilen. Diese Phasen sind:

• Klemmen

• Injektion

• Kühlung

• Auswurf

Jede Stufe spielt eine wichtige Rolle bei der Gestaltung geschmolzener Kunststoff in ein fertiges Produkt. Tauchen wir tief in jede dieser vier Phasen ein und untersuchen ihre Bedeutung im Injektionsformprozess.

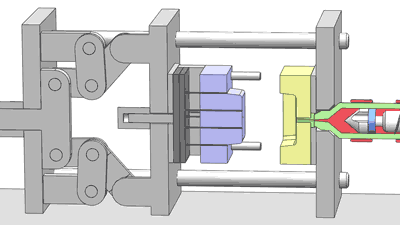

Stufe 1: Klemme

Der Injektionsformprozess beginnt mit der Klemmstufe, die die Form für die tatsächliche Injektion des Materials vorbereitet.

Was passiert während des Klemmens?

Die Form besteht aus zwei Hälften: dem Kern (sich halb bewegt) und dem Hohlraum (stationäre Hälfte). Diese Hälften müssen sicher geschlossen und zusammengeklemmt werden, bevor geschmolzene Kunststoff injiziert werden kann. Die Klemmeinheit der Injektionsformmaschine ist für diese Aufgabe verantwortlich.

Sobald die Form geschlossen ist, wird eine hohe Klemmkraft typisch von ein paar Tonnen bis zu mehreren tausend Tonnen angewendet, je nach Größe und Material. Diese Kraft stellt sicher, dass die Form während der Injektionsphase fest geschlossen bleibt und verhindern, dass ein Kunststoff ausgeht (ein Problem, das als 'Flash') bekannt ist.

Warum das Klemmen wichtig ist

Das Klemmen ist mehr als nur die Form zu schließen. Es geht darum, eine perfekt versiegelte Umgebung zu schaffen. Eine schwache oder ungleiche Klemme kann zu Mängel führen, wie z. B.:

• Blitz (überschüssiger Plastikleckage)

• Kurze Aufnahmen (unvollständige Teile)

• Fehlanpassungen des Verziehens oder Trennliniens

Die Zeit, die zum Klemmen benötigt wird, ist relativ kurz, legt jedoch die Grundlage für die nächsten Phasen.

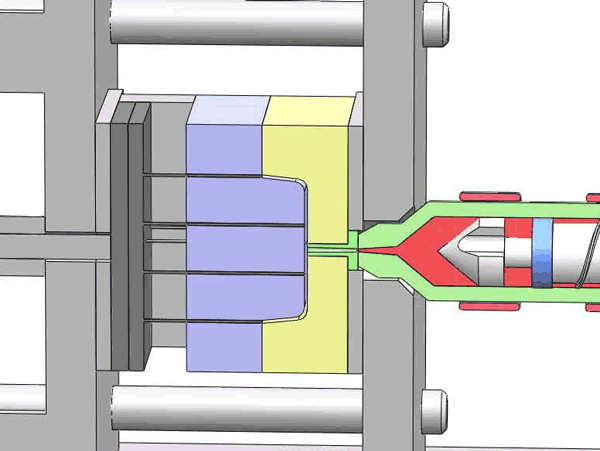

Stufe 2: Injektion

Sobald die Form sicher geklemmt ist, beginnt die Injektionsphase.

Was passiert während der Injektion?

In dieser Phase werden thermoplastische Pellets (oder manchmal auch Thermosets) von einem Trichter in einen erhitzten Lauf gefüttert. Im Laufe des Laufs drückt eine rotierende Schraube das Material nach vorne, wo es sowohl durch Reibung als auch durch äußere Heizungen geschmolzen wird.

Wenn der geschmolzene Kunststoff die Vorderseite der Schraube erreicht, wird er durch ein System von Läufern und Toren schnell durch die Düse und in die Formhöhle gedrückt. Die Geschwindigkeit und der Druck dieser Injektion müssen genau kontrolliert werden.

Schlüsselparameter bei der Injektion

• Injektionsdruck: Bestimmt, wie energisch der geschmolzene Kunststoff in die Form gelangt.

• Einspritzgeschwindigkeit: Wirkt sich darauf aus, wie schnell die Form füllt.

• Materialtemperatur: muss hoch genug sein, um leicht zu fließen, aber das Material nicht abzubauen.

• Schimmelpilztemperatur: Beeinflusst den Fluss und die Kühlung des Kunststoffs.

Warum Injektion wichtig ist

Die Injektion muss schnell und einheitlich durchgeführt werden, um Mängel zu vermeiden wie:

• Waschbecken Markierungen

• Flusslinien

• Luftfallen

• Unvollständige Füllungen

Einheitlicher Fluss stellt sicher, dass das Endprodukt eine konsistente Dichte, Stärke und Erscheinung aufweist.

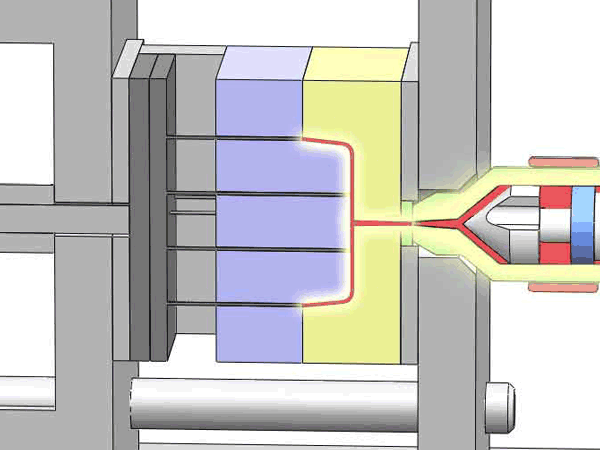

Stufe 3: Kühlung

Die dritte und oft längste Stufe ist die Kühlphase, in der der geschmolzene Kunststoff im Schimmel entfaltet.

Was passiert während des Abkühlens?

Sobald die Form gefüllt ist, beginnt die Kühlung. Die Form ist mit inneren Kanälen ausgestattet, die Kühlflüssigkeit (normalerweise Wasser) um Hohlraum und Kern zirkulieren. Dies hilft dabei, die Wärme aus dem Kunststoff schnell zu entfernen, sodass es die Form der Form verfestigt und annehmen kann.

Obwohl die Form in dieser Zeit statisch erscheint, passiert viel intern:

• Kristallisation (für halbkristalline Materialien)

• Schrumpfung und Kontraktion

• Spannungsverteilung

Kühlzeitfaktoren

• Teildicke: Dickere Teile dauern länger, um abzukühlen.

• Materialtyp: Unterschiedliche Kunststoffe haben unterschiedliche thermische Leitfähigkeit und Schrumpfraten.

• Schimmelpilztemperatur: Eine kühlere Schimmelpilz beschleunigt den Vorgang, kann jedoch zu Mängel führen.

• Effizienz des Kühlsystems: Gut konzipierte Kühlkanäle verkürzen die Zykluszeit.

Warum Kühlung wichtig ist

Unsachgemäße oder gehetzte Kühlung kann zu:

• Verzerrung oder Verzerrung

• Ungleichmäßiges Schrumpfen

• Oberflächenfehler

• Schwache strukturelle Integrität

Die Hersteller wollen die Kühlgeschwindigkeit mit Qualität in Einklang bringen und häufig Simulationen verwenden, um die Kühlzeit zu optimieren.

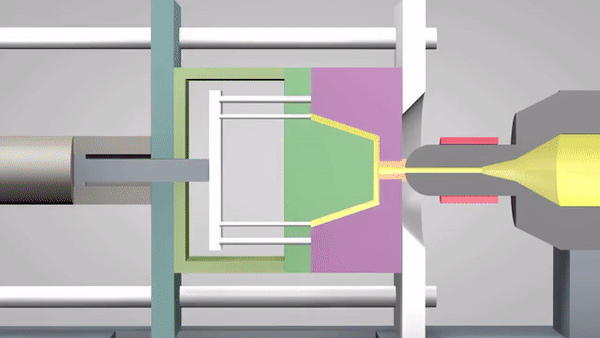

Stufe 4: Auswurf

Sobald der Teil abgekühlt und verfestigt wurde, ist es Zeit für die letzte Phase: Auswurf.

Was passiert während des Auswurfs?

Die Form öffnet sich und ein Ausschließsystem, das üblicherweise aus Ejektorstiften oder Platten besteht, steckt den fertigen Teil aus der Formhöhle heraus. Die Kraft muss ausreichen, um das Teil zu entfernen, ohne es zu beschädigen oder ihre Form zu verformen.

Manchmal helfen Luftsprengungen oder Roboterarme bei der Entfernung komplexer oder fragiler Teile. Nach dem Ausstoß wird die Form bei Bedarf gereinigt und für den nächsten Zyklus vorbereitet.

Häufige Ausschließungsprobleme

• Kleben: Wenn der Teil an der Form klammert, kann er den Zyklus verzögern oder den Teil beschädigen.

• Teilverformung: Unangemessene Ejektionskraft oder Technik kann den Teil verziehen oder knacken.

• Oberflächenkratzer: Von falsch ausgerichteten Stiften oder rauen Ejektorflächen.

Warum ein Auswurf wichtig ist

Obwohl Ausschläge wie ein einfacher Schritt erscheinen mögen, wirkt sich dies direkt auf die Produktionseffizienz und -qualität des Produkts aus. Ein reibungsloser, zuverlässiger Auswurfprozess gewährleistet:

• Hohe Zyklusrate

• Reduzierte Ausfallzeit

• Weniger Abfall oder Nacharbeit

Zusätzliche Anmerkungen zum Injektionsformzyklus

Die vollständige Zykluszeit (von der Klemme bis zum Ausstoß) kann je nach:

- Teilkomplexität

- Größe und Wandstärke

- Materialtyp

- Maschinenfunktionen

Die Optimierung jeder Stufe ist entscheidend für die Erzielung von hochvolumigen, kostengünstigen Produktion mit minimalen Defekten.

Abschluss

Der Injektionsformprozess ist ein Wunder der modernen Herstellung, die rohe Plastikpellets in komplizierte und haltbare Teile mit Präzision verwandelt. Die vier Hauptstufen-Klemmungs-, Injektions-, Kühl- und Ausleitungsarbeiten in einem nahtlosen Zyklus tragen jeweils zum Gesamterfolg des Prozesses bei.

Das Verständnis dieser Phasen hilft Herstellern und Ingenieuren, Probleme zu beheben, die Zykluszeiten zu optimieren und die Produktqualität zu verbessern. Unabhängig davon, ob Sie neu im Injektionsform sind oder Ihren Prozess verfeinern möchten, ist die Beherrschung der Grundlagen dieser vier Phasen der Schlüssel zu einer effizienten und erfolgreichen Produktion.
