Was ist eine Antriebswelle?

In Maschinenbau- und Automobilsystemen spielt die Antriebswelle eine wichtige Rolle bei der Stromübertragung. Obwohl es einer der wichtigsten und dennoch übersehenen Komponenten ist, dient es als kritischer Zusammenhang zwischen dem Motor eines Fahrzeugs und den Rädern, sodass Bewegung und Drehmoment über die Systeme fahren können.

Dieser Artikel zielt darauf ab, ein umfassendes Verständnis dafür zu vermitteln, was eine Antriebswelle ist, wie sie funktioniert, seine Typen, Komponenten, Herstellungsprozesse und ihre Anwendungen in verschiedenen Branchen über nur Automobile hinaus. Egal, ob Sie Student, Autoenthusiast oder Ingenieur sind, dieser Leitfaden deckt alles ab, was Sie über Antriebswellen wissen müssen.

1. Was ist eine Antriebswelle?

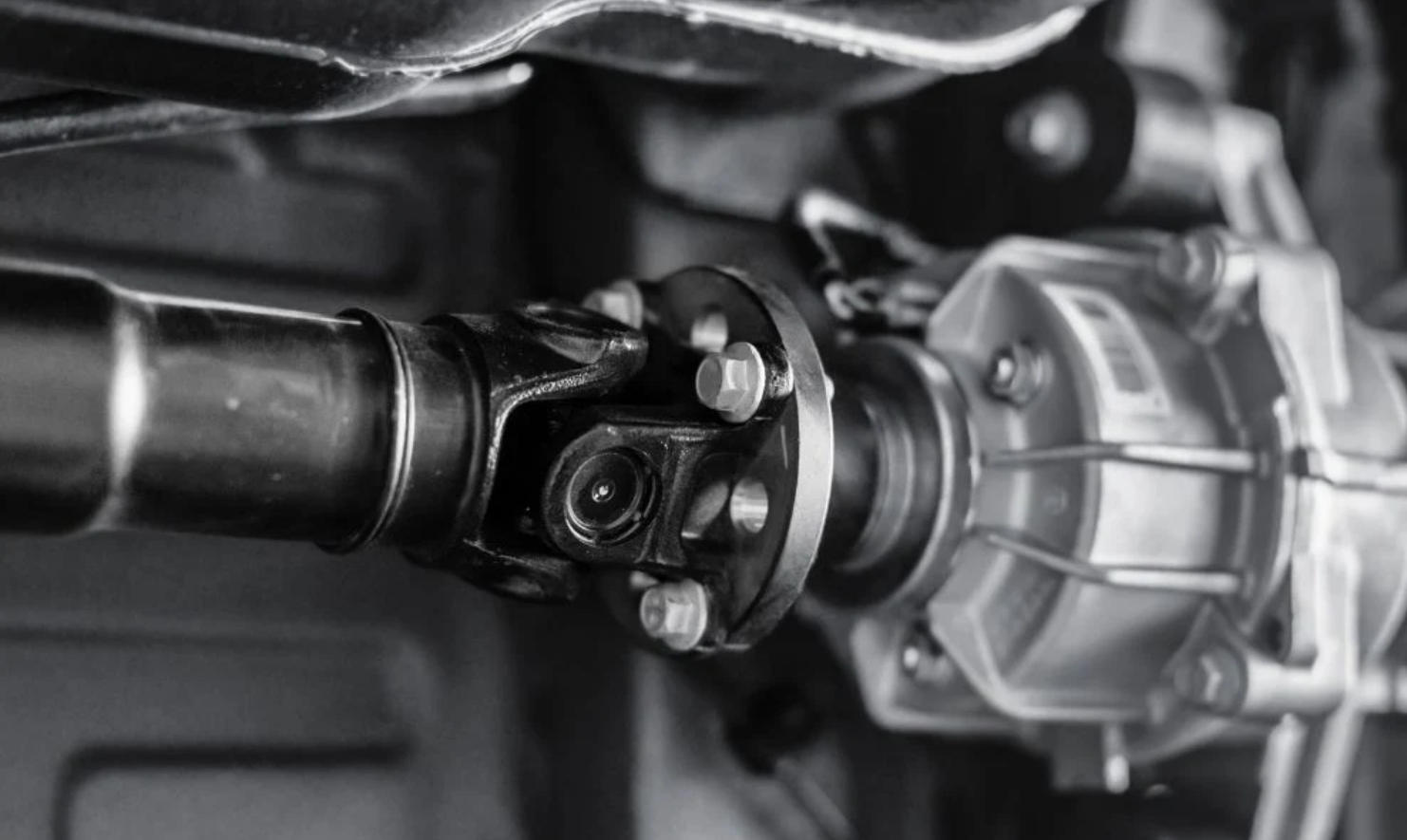

Eine Antriebswelle - auch als Propellerwelle, Antriebswelle oder Prop -Welle bekannt - ist eine mechanische Komponente, die zum Übertragen von Drehmoment und Drehung verwendet wird. In Fahrzeugen verbindet es Komponenten des Antriebsstrangs, die durch einen Abstand getrennt sind. Die Antriebswelle überträgt die Leistung des Motors (über das Getriebe) auf die Antriebsräder.

Eine Antriebswelle ist eine rotierende zylindrische Welle, die die mechanische Leistung des Motors in die Achsen in Fahrzeugen oder zwischen anderen Stromübertragungsmaschinen in Industrieaufbauten überträgt.

2. Warum Antriebswellen notwendig sind

In vielen Fahrzeugen befinden sich Motor und Getriebe vorne, während sich die Fahrräder hinten befinden. Diese räumliche Trennung bedeutet, dass die Leistung über einen Abstand übertragen werden muss.

Hier kommt der Antriebswelle ins Spiel:

• Es hält die Drehmomentlieferung über Entfernungen hinweg.

• Es bietet eine Fehlausrichtung aufgrund von Fahrzeugbewegungen.

• Es ermöglicht Flexibilität und Drehung, auch wenn sich Winkel ändern (z. B. über Beulen).

Ohne Antriebswelle funktionieren Heck- oder Allradantriebssysteme nicht ordnungsgemäß.

3. Schlüsselfunktionen einer Antriebswelle

Eine Antriebswelle führt mehrere wichtige Funktionen aus:

• Drehmomentübertragung : Umwandelt Rotationsenergie vom Getriebe in das Differential.

• Axiale Flexibilität : Ermöglicht das Fahrzeug, sich vertikal zu bewegen, während das Stromübertragungsstall stabil bleibt.

• Rotationsgeschwindigkeitshandhabung : Funktioniert bei hohen Drehzahlen, ohne das Gleichgewicht zu verlieren oder an Vibrationen zu leiden.

• Haltbarkeit : Muss dem Torsionsstress, der thermischen Expansion und den harten Umweltbedingungen standhalten.

4. Komponenten einer Antriebswellenbaugruppe

Ein typisches Antriebswellensystem umfasst mehr als nur die Welle selbst. Hier sind die Hauptkomponenten:

Schaftrohr

• Das lange zylindrische Rohr, das den Motor und das Differential verbindet.

• Normalerweise aus Stahl-, Aluminium- oder Kohlefaserverbundwerkstoffen.

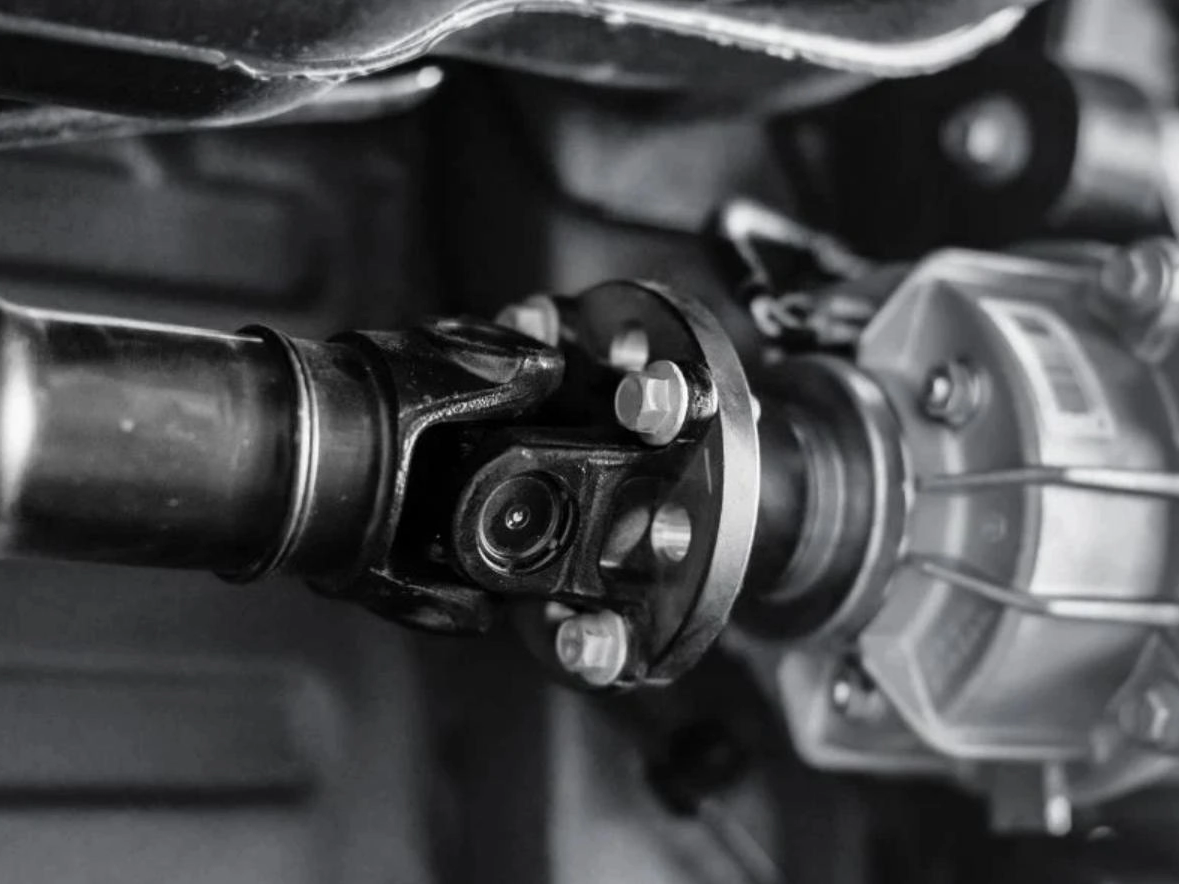

Universalgelenke (U-Gelenk)

• Ermöglichen Sie eine Drehfehlausrichtung zwischen den verbundenen Teilen.

• Aktivieren Sie die Welle, auch wenn sich Komponenten nicht in einer geraden Linie befinden.

Schlucken Sie Joch aus

• Platziert Änderungen der Wellenlänge aufgrund der Aufhängungbewegung.

• Ermöglicht Expansion und Kontraktion, ohne die Verbindung zu brechen.

Mittellager

• Wird in längeren Wellen (z. B. in Lastwagen) zur zusätzlichen Unterstützung verwendet.

• Verhindert übermäßige Schwingung oder Biegung.

Flansche und Ende Yokes

• Erleichterung der sicheren Befestigung an andere Antriebskomponenten.

5. Arten von Antriebswellen

Antriebswellen können je nach Anwendung, Geometrie und Material auf verschiedene Weise klassifiziert werden.

5.1 Basierend auf der Fahrzeugkonfiguration

A. Hinterradantriebswelle

• Überträgt die Stromversorgung von einem vorderen Getriebe auf das hintere Differential.

B. Vorderradantriebswelle (Achswelle)

• Kürzere Wellen, die auch Drehmoment auf die Vorderräder übertragen.

• Beinhaltet häufig die Gelenke für konstante Geschwindigkeiten (CV) für eine bessere Flexibilität.

C. Allrad- / Allradantriebswelle

• Verteilt das Drehmoment sowohl auf die Vorder- als auch auf die Hinterachse.

• Beinhaltet oft mehrere Antriebswellen und Übertragungsfälle.

5.2 basierend auf Form und Design

A. Einkömmlichen Antriebswelle

• Einfacher und in Kurzstreckenanwendungen (Autos, kleine Lastwagen) verwendet.

B. zweiteilige oder mehrköpfige Schaft

• Beinhaltet ein Mittellager und mehrere Fugen.

• In großen Fahrzeugen wie Bussen oder Langstettfahrzeugen verwendet.

5.3 basierend auf Material

A. Stahlantriebswellen

• Stark, kostengünstig und langlebig.

• Schwerer als Alternativen, die die Leistung beeinflussen können.

B. Aluminiumantriebswellen

• Leicht und korrosionsbeständig.

• Weniger Kraft, aber ideal für Leistungsfahrzeuge.

C. Kohlefaserantriebswellen

• Extrem leicht und hohe Stärke.

• Teuer, aber ideal für Hochleistungsrennen und Luft- und Raumfahrtanwendungen.

6. Wie die Antriebswellen funktionieren

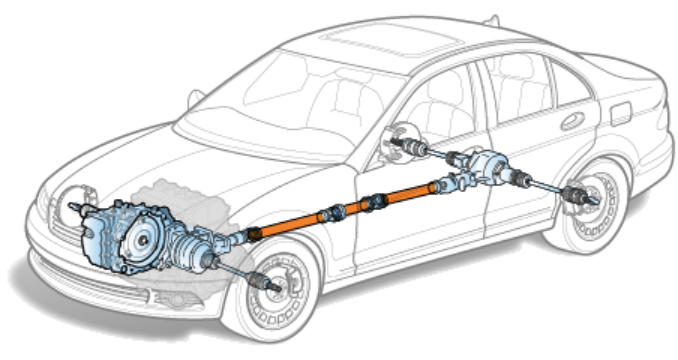

Der Betrieb einer Antriebswelle hängt von der Rotationsbewegung ab. Hier ist ein vereinfachter Fluss für ein Fahrzeug im Hinterradantrieb:

1. Der Motor erzeugt Strom und sendet ihn an das Getriebe.

2. Das Getriebe steuert Geschwindigkeit und Drehmoment und sendet es an die Ausgangswelle.

3. Die Antriebswelle übernimmt die Ausgangswelle und überträgt die Drehung und das Drehmoment zum Differential.

4. Das Differential spaltet das Drehmoment zwischen den beiden Hinterrädern und ermöglicht einen glatten und wirksamen Antrieb.

Während dieses Vorgangs kompensieren die universellen Verbindungen und Schlupfjoke Änderungen des Winkels und der Länge aufgrund der Fahrzeugbewegung und sorgen für eine stabile und kontinuierliche Stromübertragung.

7. Anwendungen von Antriebswellen

Automobil

• Personenwagen, SUVs, Lastwagen, Motorräder

• Sport- und Performance -Fahrzeuge (z. B. Formel 1)

Luft- und Raumfahrt

• Übertragung der mechanischen Leistung in Flugzeugsystemen

• Leichte Verbundschächte, die in Hubschrauber verwendet werden

Industriemaschinerie

• Druckmaschinen, Förderbänder und Textilmaschinen

• Wird verwendet, um Motoren mit Remote -Systemen zu verbinden

Marine

• Boote und Schiffe verwenden Antriebswellen, um Motoren mit Propellern zu verbinden

• Spezielle Dichtungen und korrosionsbeständige Materialien erforderlich

8. Überlegungen zur Herstellung und zum Design

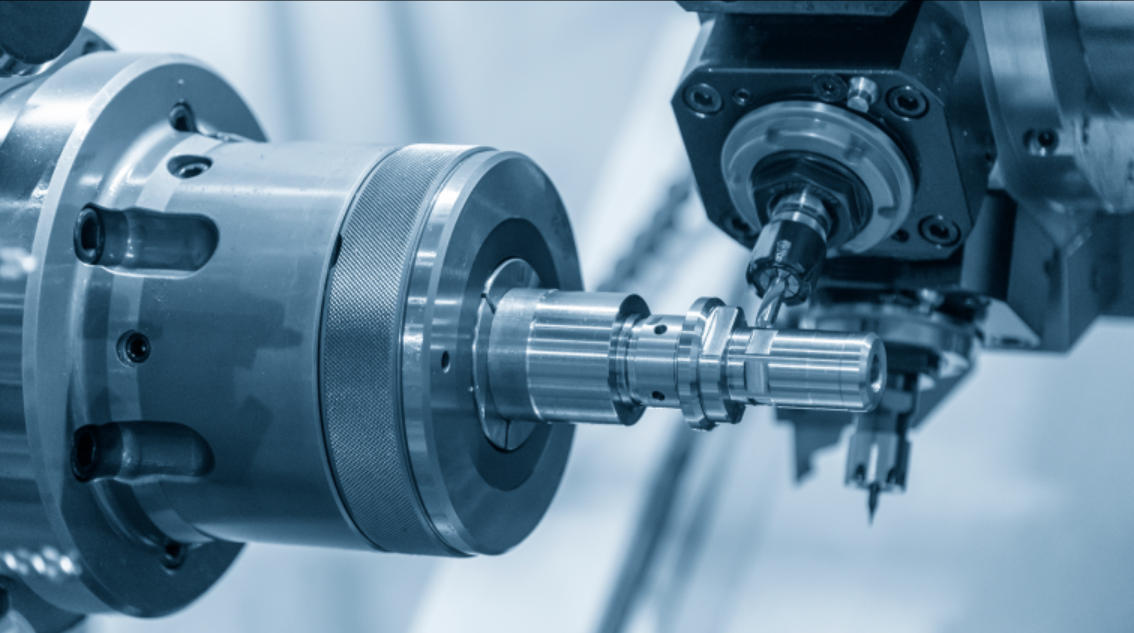

Das Entwerfen und Erstellen der Antriebswelle beinhaltet Präzisions -CNC-Bearbeitungstechniken und hochfeste Materialien, um Spannung, Müdigkeit und Rotationskräften zu widerstehen.

Materialien verwendet

• Stahl (hoher Kohlenstoff oder Legierung)

• Aluminiumlegierungen

• Kohlefaserverstärkte Polymere (CFK)

Herstellungsprozesse

• Schmieden und Bearbeitung : Für Komponenten wie Yokes und Flansche

• Rohrzeichnung und Schweißen : Für Wellenrohre

• Ausgleich : entscheidend, um Vibrationen bei hohen Geschwindigkeiten zu beseitigen

Qualitätskontrolle

• Ultraschall- und Röntgeninspektionen

• Dynamische Ausgleichstests

• Torsions- und Müdigkeitsstärkebewertungen

9. Häufige Probleme und Wartungstipps

Wie bei jedem mechanischen Teil können Antriebswellen Verschleiß und Ausfall erleiden, wenn sie nicht ordnungsgemäß gehalten werden.

Häufige Probleme

• Vibration : Normalerweise verursacht durch unausgeglichene Wellen oder abgenutzte U-Gelenk.

• Klunking -Geräusche : könnte auf übermäßiges Spiel in Gelenken hinweisen.

• Fettleckage : U-Gelenk benötigen regelmäßige Schmierung.

• Risse oder Dellen : Physischer Schaden kann die Integrität der Welle schwächen.

Wartungstipps

• Überprüfen Sie die U-Gelenks und Lager regelmäßig.

• Behalten Sie Gummistiefel im Auge (insbesondere bei CV -Gelenken).

• Vermeiden Sie Überlastung von Fahrzeugen, die Antriebswellen belastet.

• Melden Sie sich sofort ungewöhnliche Geräusche oder Vibrationen an.

10. Antriebswelle gegen Achswelle: Was ist der Unterschied?

Während oft verwirrt sind, haben Antriebswellen und Achswellen unterschiedliche Rollen:

Besonderheit	Antriebswelle	Achswelle
Standort	Zwischen Übertragung und Differential	Zwischen Differential und Rädern
Zweck	Überträgt das Drehmoment über große Strecken	Überträgt das Drehmoment direkt auf Räder
Häufig in	Heck- und Allradfahrzeuge	Alle Fahrzeugtypen
Flexibilität	Beinhaltet oft Universal- oder CV -Gelenke	Kann Gelenke enthalten oder nicht.

11. Trends und Innovationen in der Antriebswellentechnologie

Während sich die Automobil- und Industrie -Technologie entwickelt, sehen Antriebswellen auch Innovationen:

Leichte Materialien

Kohlefaser und fortschrittliche Verbundwerkstoffe reduzieren das Gewicht, ohne die Festigkeit zu beeinträchtigen - ideal für elektrische und Leistungsfahrzeuge.

Modulare Designs

In kommerziellen und flotten Fahrzeugen werden austauschbare und leicht zu reparatische Abschnitte verwendet.

Intelligente Überwachung

In Wellen eingebettete Sensoren können Drehmoment, Schwingung und Wärme zur Vorhersagewartung überwachen.

Rausch- und Vibrationsreduzierung

Fortgeschrittene Ausgleichstechniken und Dämpfungsmaterialien werden verwendet, um den Komfort und die Leistung zu verbessern.

Abschluss

Eine Antriebswelle ist weit mehr als nur ein Spinnrohr - sie ist eine entscheidende Komponente in jedem System, das die Übertragung von Drehmoment und Rotationsbewegung über Entfernungen übertragbar ist. In Fahrzeugen überbrückt es die Lücke zwischen Motor und Rädern und sorgt für eine effiziente und reibungslose Stromversorgung. In Branchen verbindet es Maschinen, fördert die Automatisierung und unterstützt komplexe mechanische Vorgänge.

Zu verstehen, wie Antriebswellen funktionieren, wie sie entworfen und hergestellt werden und wie sie pflegen können, ist für Ingenieure, Mechaniker und alle, die an mechanischen Systemen beteiligt sind, unerlässlich. Mit fortgesetzter Innovation in Materialien und Design ist die Zukunft der Antriebswellen darauf ausgerichtet, leichter, stärker, intelligenter und effizienter als je zuvor zu sein.
