Was ist eine Schimmelpilzbasis beim Injektionsforming?

Injection -Formteile sind ein sehr vielseitiges und weit verbreitetes Herstellungsprozess zum Herstellen von Kunststoffteilen in hohen Volumina mit hervorragender Wiederholbarkeit und Präzision. Im Zentrum dieses Prozesses steht eine kritische Komponente, die als Formbasis bekannt ist. Während die Formhöhle und der Kern aufgrund ihres direkten Einflusses auf die Teilgeometrie häufig die größte Aufmerksamkeit erhalten, ist die Schimmelpilzbasis das strukturelle und funktionale Fundament, das alles zusammenhält.

In diesem Artikel werden wir untersuchen, was eine Formbasis ist, ihre Schlüsselkomponenten, Funktionen, Materialien, Typen und wie sie zur Leistung und Effizienz des Injektionsformprozesses beiträgt.

1. Einführung in die Schimmelpilzbasis

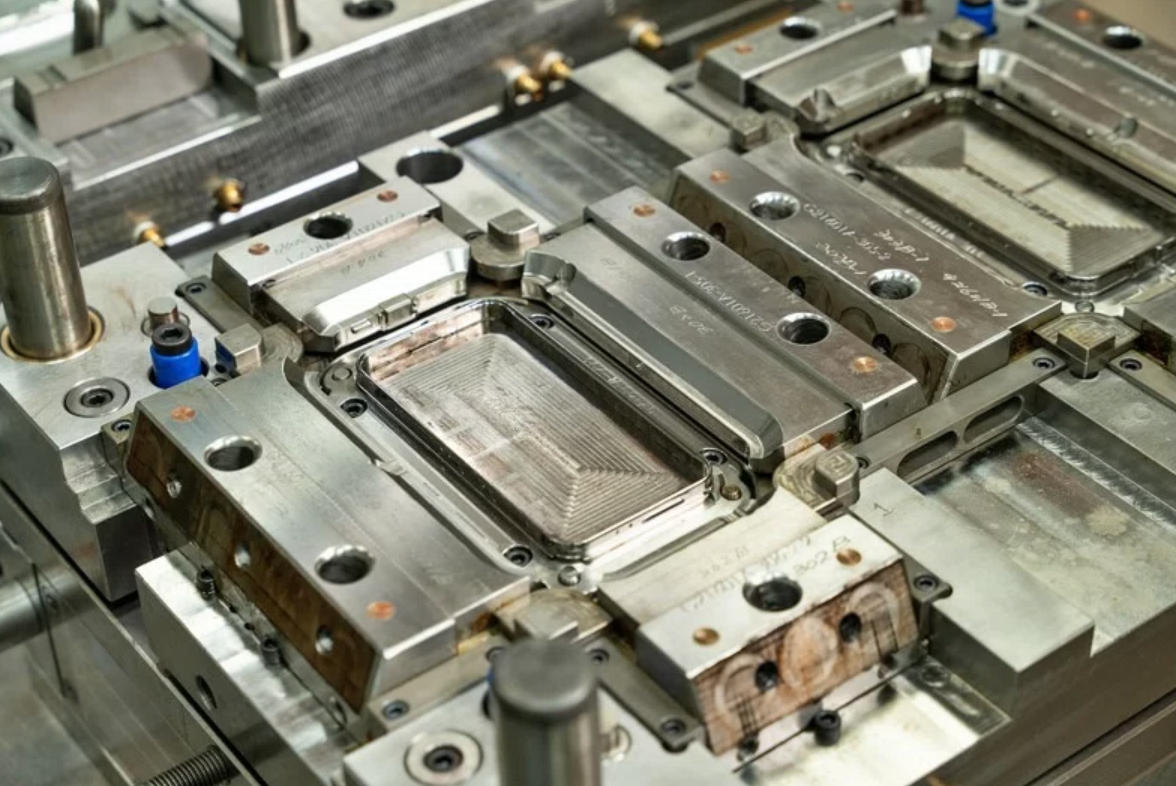

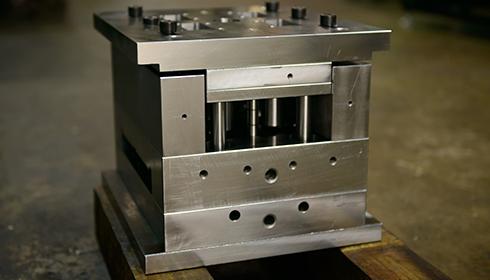

Die Formbasis ist die stützende Struktur einer Injektionsform. Es beherbergt und richtet alle kritischen Werkzeugkomponenten wie Hohlraum, Kern, Ejektorsystem, Kühlkanäle und Leitmechanismen aus. Einfach ausgedrückt, die Formbasis ist das Gerüst, das es ermöglicht, dass der Formprozess effizient und genau auftritt.

Ohne eine richtig gestaltete Formbasis können selbst die anspruchsvollsten Formhohlräume nicht effektiv funktionieren. Es gewährleistet die korrekte Ausrichtung von Schimmelpilzplatten, nimmt bewegliche Teile auf und behandelt die mechanischen und thermischen Belastungen, die an einer Plastikinjektion von Hochdruck beteiligt sind.

2. Grundstruktur einer Schimmelpilzbasis

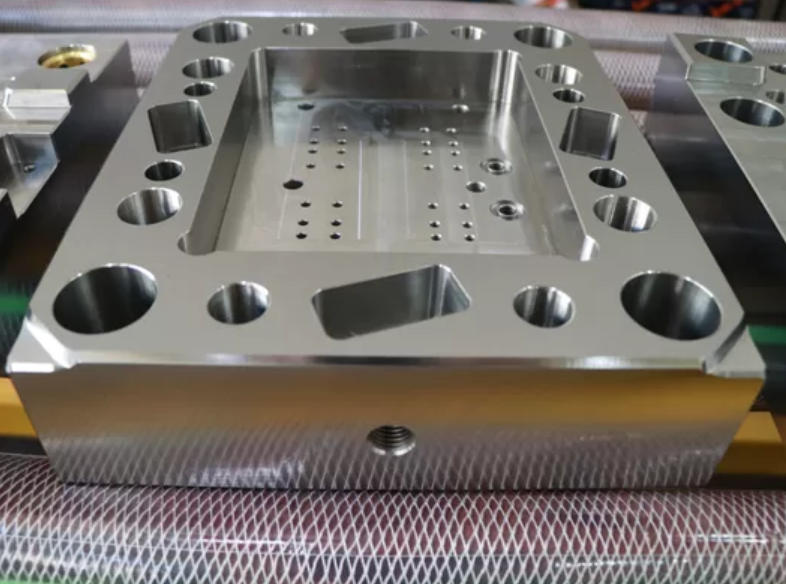

Eine Schimmelpilzbasis besteht typischerweise aus mehreren Präzisions-Stahlplatten und Hardwarekomponenten. Jeder dieser Teile dient einem bestimmten Zweck in der gesamten Schimmelpilzbaugruppe.

Hauptplatten und Komponenten:

Komponente	Funktion
Top -Klemmplatte	Befestigt die Form an der Injektionsformmaschine (stationäre Platten)
Hohlraumplatte (eine Platte)	Halt die Hohlraumseite der Form (sichtbare Teiloberfläche)
Kernplatte (B -Platte)	Enthält die Kernseite der Form (innere Teilgeometrie)
Bodenklemmplatte	Sichert die Form der sich bewegenden Platte der Maschine
Stützplatte	Bietet strukturelle Stabilität und unterstützt das Ejektorsystem
Auswerferhalterplatte	Hält Ejektorstifte an Ort und Stelle
Ejektorplatte	Bewegt die Ejektorstifte nach vorne, um den geformten Teil freizusetzen

Zusätzliche Funktionen:

• Leader -Stifte und -Berken : Gewährleisten Sie eine perfekte Ausrichtung zwischen Hohlraum und Kernseiten.

• Bree -Buchse : Führt geschmolzene Kunststoff aus der Düse in die Form.

• Kühlkanäle : Ermöglichen Sie den Wasserzirkulation, die Schimmelpilztemperatur zu steuern.

• Ejektorstifte : Drücken Sie das Teil nach der Verfestigung aus der Form.

• Leitfaden Säulen und Führungsbuchsen : Ausrichtung und Präzision während der Schimmelpilzöffnung und Schließung.

3. Funktion der Formbasis

Die Formbasis dient mehreren wesentlichen Funktionen, die es ermöglichen, dass der Injektionsformprozess funktioniert:

3.1 Ausrichtung und Unterstützung

Die Formbasis richtet die Höhle und die Kernhälften genau anhand von Führungsstiften und Buchsen aus und stellt sicher, dass Teile ohne Blitz oder Fehlausrichtung korrekt gebildet werden.

3.2 Thermalmanagement

Die Formbasis beherbergt das Kühlsystem, das die Formtemperatur während der Zyklen reguliert. Eine effiziente Abkühlung ist entscheidend für die Aufrechterhaltung der dimensionalen Genauigkeit und zur Verkürzung der Zykluszeit.

3.3 Gehäuse des Ausstoßsystems

Es unterstützt den Auswerfermechanismus, der den geformten Teil aus dem Hohlraum entfernt, nachdem er abgekühlt und verfestigt wurde.

3.4 Strukturintegrität

Die Formbasis absorbiert und verteilt die signifikanten mechanischen Drücke während der Injektion, um sicherzustellen, dass die Form nicht verformt oder ausfällt.

3.5 Modularität

Schimmelpilzbasen können mit verschiedenen Hohlräumen oder Kernen wiederverwendet werden, sodass Hersteller Familien von Teilen mit austauschbaren Einsätzen erstellen können.

4. Schimmelpilzmaterialien

Die Formbasis muss wiederholt mechanische Belastung, Abrieb und thermisches Radfahren standhalten. Daher wird es normalerweise aus gehärteten Werkzeugstählen und anderen Hochleistungsmetallen hergestellt.

Gemeinsame Schimmelpilzbasismaterialien:

Material	Eigenschaften	Anwendungen
P20 Stahl	Vorgehärtete, maschinelle, gute Zähigkeit	Allgemeine Schimmelpilzbasen
S50C	Kohlenstoffstahl, kostengünstig	Basisstrukturen, die nicht dem Verschleiß ausgesetzt sind
420 Edelstahl	Korrosionsbeständig, polnig	Formen, die eine hohe Oberflächenbeschaffung erfordern
H13 Werkzeugstahl	Hohe Härte, thermische Müdigkeit resistent	Hochvolumme oder Hochtemperaturformen
Aluminium (für Basisplatten)	Leichte, gute Wärmeübertragung	Niedrigvolumige, Schnellwechselformen

Die Auswahl des richtigen Materials hängt vom Teilvolumen, der Formtemperatur, des Budgets und der erforderlichen Haltbarkeit ab.

5. Arten von Schimmelpilzbasen

Die Schimmelpilzbasen erheben sich in verschiedenen Konfigurationen, um unterschiedliche Formprozesse, Teilkonstruktionen und Produktionsvolumina aufzunehmen.

5.1 Standardformbasen

Diese sind vorgefertigt und im Handel bei Formbasislieferanten erhältlich. Standardbasen verkürzen die Vorlaufzeit und -kosten und werden häufig für Prototypen oder Standardteile verwendet.

5.2 Custom Formenbasen

Für komplexe Formen oder spezielle Anwendungen von Grund auf neu ausgestattet. Benutzerdefinierte Basen ermöglichen mehr Flexibilität in Größe, Platzierung und zusätzlichen Mechanismen.

5.3 austauschbare Formbasen

Modulare Systeme, die es ermöglichen, Kerne und Hohlräume auszutauschen, ohne die gesamte Schimmelpilzbasis zu ersetzen. Ideal für Produktfamilien und kurze Läufe.

5.4 Form von zwei Platten und Dreiplatten-Formbasen

• Zwei-Platten-Form : vereinfachtes Design mit einer Trennlinie; verwendet für unkomplizierte Teile.

• Drei-Platten-Form : Enthält eine Läuferplatte, die eine bessere Platzierung von Tor und eine reduzierte Abfälle ermöglicht.

6. Konstruktionsüberlegungen für Formbasen

Eine Schimmelpilzbasis muss genau gestaltet und zusammengestellt werden, um einen zuverlässigen Betrieb und eine qualitativ hochwertige Teilproduktion zu gewährleisten. Überlegungen umfassen:

6.1 Schimmelpilzgröße und Tonnage

Stellen Sie sicher, dass die Basis der Klemmkraft der Formmaschine standhalten und die gewünschte Schussgröße aufnehmen kann.

6.2 Kühlkanallayout

Effizientes Kühlungsdesign verkürzt die Zykluszeit und verbessert die Teilkonsistenz. Kanäle sollten symmetrisch und nahe an der Hohlraum/Kernoberfläche sein.

6.3 Ejektionsmechanismus

Wählen Sie je nach Form des Teils und unterbackenen Stripperplatten zwischen Stiftausstoß, Hülsenausstoß oder Stripperplatten.

6.4 Tragenwiderstand

Wählen Sie geeignete Stahlnoten für Verschleißbereiche (z. B. Schiebkomponenten, Kernstifte), um die Lebensdauer der Schimmelpilze zu verlängern.

6.5 Wartungsaufnahme

Entwerfen Sie die Formbasis, um einen einfachen Zugang zu internen Komponenten für die Wartung und Reinigung zu ermöglichen.

7. Wie Schimmelpilzbasen hergestellt werden

Die Produktion von Schimmelpilzen erfordert Präzisionstechnik und Bearbeitung, um sicherzustellen, dass alle Komponenten korrekt passen und funktionieren.

Typische Schritte:

1. Stahlauswahl und Schnitt

2. Mahlen und Bohrungen für Kanäle, Stifte und Auswerferlöcher

3. Wärmebehandlung (falls erforderlich)

4. Schleif- und Oberflächenbearbeitung

5. Montage mit Ausrichtungsstiften und Buchsenanlagen

6. Inspektion mit CMM (Koordinatenmessmaschinen)

8. Rolle der Formbasis bei der Zyklusffizienz und -qualität

Eine gut gestaltete Schimmelpilzbasis wirkt sich direkt aus:

• Zykluszeit : Effiziente Abkühlungs- und Ausschläge, verkürzen die Gesamtproduktionszeit.

• Teilqualität : Angemessene Ausrichtung und thermisches Management gewährleisten die dimensionale Genauigkeit.

• Werkzeuglanglebigkeit : Qualitätsmaterialien und präzise Baugruppe minimieren den Verschleiß und verhindern Ausfälle.

• Wartung : Einfacherer Zugriff und standardisierte Komponenten reduzieren Ausfallzeiten.

In Produktionsumgebungen mit hohem Volumen können selbst geringfügige Ineffizienzen im Formungsbasisdesign im Laufe der Zeit zu erheblichen Kosten führen.

9. Häufige Probleme und Lösungen der Formbasis und Lösungen

Problem	Mögliche Ursache	Lösung
Fehlausrichtung	Abgenutzte Führungsstifte	Stecknadeln/Buchsen ersetzen, Toleranzen festziehen
Schlechte Kühlung	Ineffizientes Kanaldesign	Neugestaltung für einen optimierten thermischen Fluss
Ausschlägefehler	Gebogene Stifte oder festgefahrene Teile	Verwenden Sie gehärtete Stifte, fügen Sie Luftauswahl oder Lifter hinzu
Risse oder Verformung	Materialermüdung oder Überdruck	Verwenden Sie höhergrades Stahl, überprüfen Sie die Druckeinstellungen
Auf Teilen blinken	Schlechte Ausrichtung oder Verschleiß	Platten neu achten, die Ausrichtung verbessern

Abschluss

Die Formbasis ist möglicherweise nicht der sichtbare Teil des geformten Produkts, spielt jedoch eine grundlegende Rolle im Injektionsformprozess. Von der strukturellen Unterstützung bis hin zu Kühlung, Ausrichtung und Auswurf stellt die Schimmelpilzbasis sicher, dass jeder Formzyklus effizient, genau und zuverlässig läuft.

Das Verständnis der Komponenten, Materialien, Typen und Designüberlegungen von Schimmelpilzbasen ermöglicht Produktdesigner, Werkzeugmacher und Hersteller, bessere Schimmelpilze zu bauen, die Zykluszeiten zu reduzieren und die Lebensdauer zu erhöhen. Dies führt zu einer höheren Produktivität und niedrigeren Kosten.

Wichtigste Imbiss:

• Die Formbasis ist das Rückgrat einer Injektionsform und hält alle kritischen Komponenten an Ort und Stelle.

• Es muss genau so konzipiert werden, dass es thermische, mechanische und Ausrichtungsanforderungen behandelt wird.

• Die Auswahl der richtigen Materialien und der richtigen Layout kann die Teilqualität und die Effizienz der Zyklus verbessern.

• Formbasen können je nach Produktionsanforderungen Standard, individuell oder modular sein.
