Was ist Injektionsformzykluszeit?

Injection Moulding ist eines der beliebtesten Herstellungsprozesse, die zur Herstellung von Teilen aus Kunststoffmaterialien verwendet werden. Es umfasst das Injektieren geschmolzener Kunststoff in eine Form, mit der sie abkühlen und in eine vorgestaltete Form verfestigen können. Ein kritischer Faktor für die Effizienz und Produktivität dieses Prozesses ist die Injektionsformzykluszeit, die die Gesamtproduktionsrate, die Kosten und die Qualität des Produkts direkt beeinflussen kann.

In diesem Artikel werden wir tief in das Konzept der Injektionsformzykluszeit, seine Komponenten, die Auswirkungen des Herstellungsprozesses und Strategien zur Optimierung eintauchen.

Inhaltsverzeichnis

1. Was ist Injektionsformzykluszeit?

2. Verständnis der Komponenten der Injektionsformzykluszeit

3. Faktoren, die die Injektionsformzykluszeit beeinflussen

4. Berechnung der Injektionsformzykluszeit

5. Wie sich die Zeit in den Zyklus der Injektionsformung auswirkt, wirkt sich auf die Produktion aus

6. Strategien zur Optimierung der Injektionsformzykluszeit

Was ist Injektionsformzykluszeit?

Die Zeit des Injektionsformzyklus bezieht sich auf die Gesamtzeit, die erforderlich ist, um einen vollständigen Zyklus des Injektionsformprozesses zu vervollständigen, von der Injektion von geschmolzenem Kunststoff in die Formhöhle bis zur Abkühlung und Aussetzung des fertigen Teils. Im Wesentlichen ist es die Zeit zwischen dem Starten der Produktion eines Teils und dem Abschluss des nächsten.

Eine kürzere Zykluszeit bedeutet, dass in kürzerer Zeit mehr Teile erzeugt werden können, was zu einer höheren Produktivität und zu reduzierten Herstellungskosten führt. Andererseits kann eine längere Zykluszeit die Anzahl der pro Tag erzeugten Teile verringern, was zu erhöhten Kosten führt.

Warum ist die Zykluszeit beim Injektionsformpunkt wichtig?

Die Zykluszeit ist ein entscheidender Parameter für Hersteller, da dies die folgenden Schlüsselbereiche betrifft:

• Produktionsgeschwindigkeit : Eine schnellere Zykluszeit ermöglicht es, dass mehr Teile in kürzerer Zeit erzeugt werden, was für die Erreichung der Produktionsziele und zur Verbesserung des Durchsatzes unerlässlich ist.

• Kostenkontrolle : Schnellere Zyklen führen zu niedrigeren Herstellungskosten, da weniger Zeit für jedes Teil aufgewendet wird.

• Qualitätssicherung : Die Minimierung der Zykluszeit kann dazu beitragen, Inkonsistenzen in der Produktqualität zu verringern, insbesondere bei Produktionsumgebungen mit hohem Volumen.

• Maschinennutzung : Kürzere Zykluszeiten führen zu einer höheren Maschineneffizienz und einer besseren Ressourcenauslastung.

Verständnis der Komponenten der Injektionsformzykluszeit

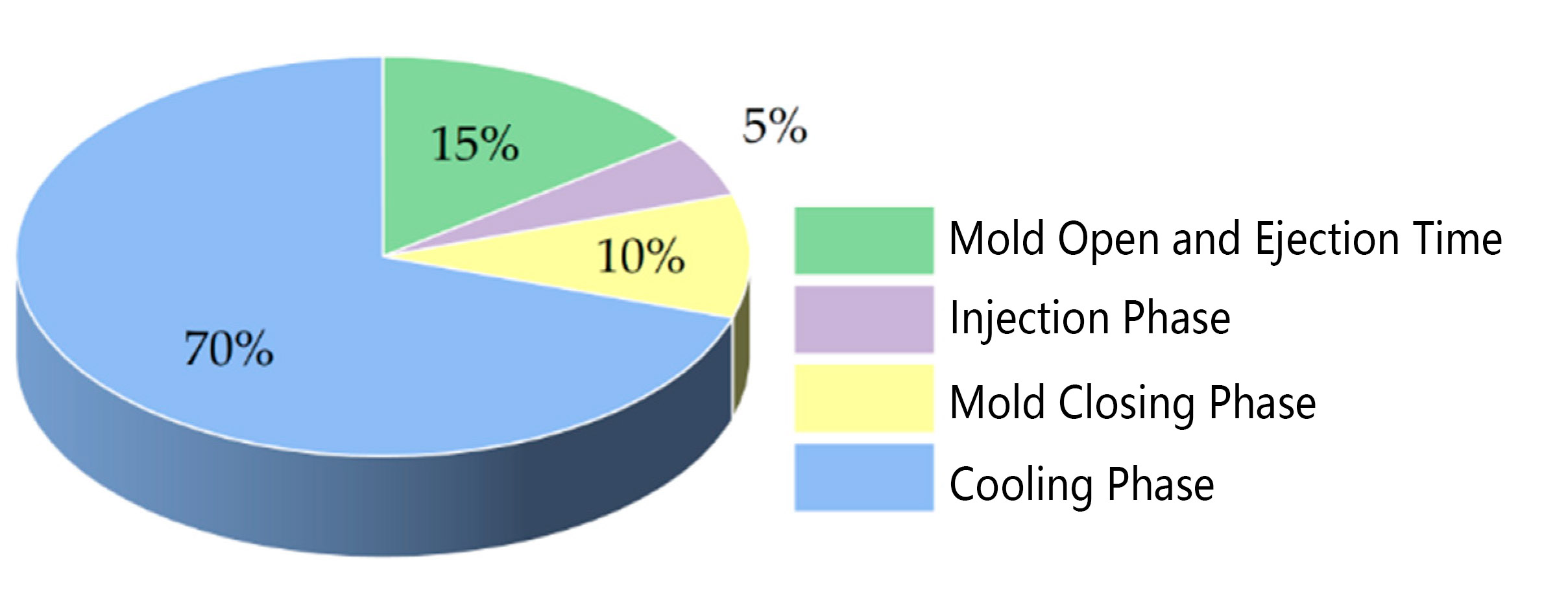

Die Injektionsformzykluszeit wird typischerweise in mehrere Schlüsselphasen unterteilt, von denen jeweils zur Gesamtzeit beiträgt. Die vier Primärstadien sind wie folgt:

1. Injektionsphase

Diese Phase umfasst die Injektion von geschmolzenem Kunststoff in den Formhöhlen unter hohem Druck. Die Injektionszeit kann je nach verwendeten Material, der Größe des Teils und der Komplexität des Formgestaltung variieren. Eine schnellere Injektionsphase kann die Gesamtzykluszeit verkürzen.

2. Kühlphase

Nachdem die Form gefüllt ist, braucht der geschmolzene Kunststoff Zeit, um abzukühlen und zu verfestigen. Die Kühlzeit dauert normalerweise am längsten im Zyklus und wird stark von Faktoren wie:

• Die Dicke des Teils

• Die thermische Leitfähigkeit des Materials

• Das Design der Form

Die Reduzierung der Kühlzeit kann die Gesamtzykluszeit erheblich senken, muss jedoch sorgfältig durchgeführt werden, um Mängel im geformten Teil zu vermeiden.

3. Formen- und Ausstoßphase

Sobald der Teil abgekühlt und verfestigt wurde, wird die Form geöffnet und das Teil wird ausgeworfen. Die Zeit, die zum Öffnen der Form benötigt und das Teil ausgeworfen hat, trägt auch zur Gesamtzykluszeit bei. In einigen Fällen können automatische Ejektionssysteme diese Phase beschleunigen.

4. Schimmelschließphase

Nachdem das Teil ausgeworfen wurde, wird die Form wieder geschlossen, um sich auf die nächste Injektion vorzubereiten. In dieser Phase wird die Schimmelpilzhälften zusammengezogen und sie ordnungsgemäß ausgerichtet. Verzögerungen in dieser Phase können die Zykluszeit verlangsamen.

Faktoren, die die Injektionsformzykluszeit beeinflussen

Mehrere Faktoren beeinflussen die Injektionsformzykluszeit und das Verständnis dieser Faktoren kann den Herstellern helfen, die Effizienz ihrer Prozesse zu verbessern. Einige der wichtigsten Faktoren sind:

1. Materialauswahl

Unterschiedliche Materialien haben unterschiedliche Schmelzpunkte und Kühlzeiten, die sich direkt auf die Injektionsformzykluszeit auswirken. Zum Beispiel kühlt Hochdichte Polyethylen (HDPE) typischerweise schneller als Polycarbonat, was zu kürzeren Zykluszeiten führt.

2. Teildesign und Komplexität

Teile mit dickeren Wänden oder komplizierten Merkmalen erfordern möglicherweise längere Abkühlzeiten und langsamere Einspritzgeschwindigkeiten, was die Zykluszeit erhöht. Komplexe Formen mit vielen Hohlräumen oder komplizierten Details können ebenfalls die Zykluszeit verlängern, da der Injektionsprozess möglicherweise langsamer sein muss, um eine gleichmäßige Füllung zu gewährleisten.

3. Schimmelpilztemperatur

Die Temperatur der Form spielt eine bedeutende Rolle bei der Feststellung, wie schnell der Kunststoff abkühlt. Höhere Schimmelpilztemperaturen können die Kühlzeit verkürzen, aber sie können auch das Risiko eines Verziehens oder anderer Defekte im Endprodukt erhöhen.

4. Injektionsgeschwindigkeit und Druck

Die Einspritzgeschwindigkeit und der Druck müssen sorgfältig kontrolliert werden, um sicherzustellen, dass die Form gleichmäßig gefüllt ist. Eine schnellere Einspritzgeschwindigkeit kann die Zykluszeit verkürzen, können jedoch auch Defekte wie kurze Aufnahmen oder unvollständige Füllung der Form verursachen.

5. Maschinentyp und Größe

Der Typ und die Größe der Injektionsformmaschine beeinflussen ebenfalls die Zykluszeit. Größere Maschinen haben aufgrund ihrer größeren Einspritzkapazitäten und langsameren Betriebsbetriebs in der Regel längere Zykluszeiten. Die Geschwindigkeit, mit der die Maschine die Formhälften bewegen oder das Material injizieren kann, wirkt sich auch auf die Zykluszeit aus.

6. Kühlsystemdesign

Das Kühlsystem innerhalb der Form spielt eine entscheidende Rolle bei der Feststellung, wie schnell der Kunststoff verfestigt wird. Effiziente Kühlsysteme wie konforme Kühlkanäle können die Kühlzeit erheblich verkürzen und somit die Gesamtzykluszeit verkürzen.

Berechnung der Injektionsformzykluszeit

Durch die Berechnung der Zeitungszykluszeit für die Injektionsformung werden die Zeiten für jede Phase des Prozesses addiert. Eine grundlegende Formel zur Berechnung der Zykluszeit kann ausgedrückt werden als:

Zykluszeit = Injektionszeit + Kühlzeit + Schimmelpilze/Auswahlzeit + Schimmelpilze Schließzeit

Jede dieser Zeitkomponenten kann weiter unterbrochen werden:

1. Injektionszeit: Dies kann basierend auf dem Volumen des integrierten Kunststoffs und der Injektionsrate der Maschine geschätzt werden. Die Gleichung für die Injektionszeit lautet:

Injektionszeit = Kunststoffvolumen ÷ Injektionsrate

2. Kühlzeit: Die Kühlzeit ist normalerweise die längste Phase und wird häufig unter Verwendung der folgenden Formel berechnet:

Kühlzeit = (Teildicke) ⊃2; ÷ Abkühlungsrate

Wenn die Teildicke die Dicke des geformten Teils ist, und die Kühlrate ein materialspezifischer Wert ist, der von den thermischen Eigenschaften des verwendeten Kunststoffs abhängt.

3. Schimmelpilze öffnen/ausgestoßen: Dies ist die Zeit, die die Form zum Öffnen und für das ausgestoßene Teil benötigt. Dies ist im Allgemeinen eine feste Zeit, die auf den Betriebsmerkmalen der Maschine basiert.

4. Schimmelpilzzeit: Dies ist die Zeit, die der Schimmel vor dem nächsten Einspritzzyklus ordnungsgemäß schließt. Diese Zeit kann je nach Komplexität der Form und Maschine variieren.

Wie sich die Zeit in den Zyklus der Injektionsformung auswirkt, wirkt sich auf die Produktion aus

1. Produktionsrate

Je kürzer die Zykluszeit ist, desto mehr Teile können in einem bestimmten Zeitraum erzeugt werden. Bei der Herstellung von Hochvolumen können selbst einige Sekunden, die jeden Zyklus rasiert, zu einem signifikanten Anstieg der Leistung führen.

2. Energieverbrauch

Kürzere Zykluszeiten bedeuten typischerweise weniger Energieverbrauch, da die Maschinen für einen kürzeren Zeitraum in Betrieb sind. Dies kann zu Kosteneinsparungen bei Energierechnungen führen, insbesondere in großflächigen Produktionsanlagen.

3. Qualitätskontrolle

Eine schnellere Zykluszeiten können zu einer größeren Konsistenz der Produktqualität führen. Wenn die Zykluszeiten optimiert sind, wird das Risiko von Mängel wie Verzerrungen, Oberflächenunternehmen oder unvollständige Füllungen verringert.

4. Kostenreduzierung

Die Reduzierung der Zykluszeit verbessert die Gesamtproduktivität und senkt die Betriebskosten. Je schneller die Zykluszeit ist, desto weniger Ressourcen werden pro Teil konsumiert, was zu niedrigeren Produktionskosten führt.

Strategien zur Optimierung der Injektionsformzykluszeit

Um die Effizienz zu maximieren und die Zykluszeit zu minimieren, können die Hersteller mehrere Strategien anwenden:

1. Optimieren Sie das Schimmeldesign

Die Verbesserung des Formgestaltungs, beispielsweise die Verwendung fortschrittlicher Kühlkanal -Designs, kann die Kühlzeit drastisch verkürzen. Schimmelpilzdesigns, die eine gleichmäßige Füllung fördern und die Materialverschwendung minimieren, helfen auch dazu, die Zykluszeit zu verkürzen.

2. Verwenden Sie schnellere Injektionstechniken

Die Verbesserung der Einspritzgeschwindigkeit kann den Formprozess beschleunigen. Es ist jedoch wichtig, die Einspritzgeschwindigkeit mit Teilqualität auszugleichen, da eine zu schnelle Injektion zu Mängel führen kann.

3. Materialauswahl

Die Auswahl von Materialien, die schneller abkühlen oder bessere Durchflusseigenschaften aufweisen, kann die Zykluszeit erheblich verkürzen. Hochleistungsmaterialien können ein Gleichgewicht zwischen schnelleren Zykluszeiten und den gewünschten Produkteigenschaften bieten.

4. Automatisierung

Die Automatisierung von Teilen des Injektionsformprozesses, wie z. B. Schimmelpilzausstoß und Teilhandhabung, kann dazu beitragen, die Zeit zwischen den Zyklen zu verkürzen und den Gesamtdurchsatz zu erhöhen.

5. Regelmäßige Wartung

Die ordnungsgemäße Maschinenwartung stellt sicher, dass die Injektionsformgeräte bei Spitzeneffizienz funktionieren, die Ausfallzeiten verkürzen und die Zykluszeit verbessern.

Abschluss

Zusammenfassend lässt sich sagen, dass die Zykluszeit für die Injektionsformung ein kritischer Faktor für die Effizienz des Injektionsformprozesses ist. Das Verständnis seiner Komponenten und der Optimierung kann den Herstellern helfen, die Produktionsraten zu verbessern, die Kosten zu senken und die Produktqualität zu verbessern. Durch die Berücksichtigung von Faktoren wie Materialauswahl, Schimmeldesign und Maschinenleistung können Unternehmen optimale Zykluszeiten erzielen und bessere Herstellungsergebnisse erzielen.

Durch die Optimierung der Zykluszeit können Hersteller nicht nur ihre Wettbewerbsfähigkeit verbessern, sondern auch zu einer allgemeinen Nachhaltigkeit beitragen, indem sie den Energieverbrauch und die Ressourcenverschwendung verringern.
