Was ist Snap Fit Design

In der modernen Produktdesign und -herstellung hat die Nachfrage nach schnellen, effizienten und kostengünstigen Montagemethoden zur weit verbreiteten Einführung von Snap Fit-Designs geführt . Mit diesen Mechanismen können zwei Teile sicher zusammengefügt werden, ohne dass zusätzliche Hardware wie Schrauben, Nieten oder Klebstoffe erforderlich sind. SNAP -Anfälle sind besonders in Kunststoffprodukten beliebt und werden häufig in Unterhaltungselektronik, Automobilkomponenten, Spielzeug, Gehäusen und vielem mehr verwendet.

In diesem Artikel wird untersucht, welche Snap -Fit -Designs, die verschiedenen Arten von Snap -Anpassungen, ihre Vorteile und Einschränkungen und - was - was - ihre kritische Verbindung zum Injektionsform , den Herstellungsprozess, der Snap -Anpassungen auf einer Massenskala lebensfähig macht, auf eine Massenskala realisierbar macht.

1. Was ist Snap Fit Design?

Das Snap -Fit -Design bezieht sich auf eine Methode, um zwei Komponenten mithilfe ineinandergreifender Funktionen zu verbinden - häufig flexible Registerkarten, Haken oder Ausleger Arme -, die mit einem einzigen Druck oder Drücken einrasten. Das Schlüsselkonzept hinter Snap Fits ist die elastische Verformung: Ein oder beide Teile verformen sich vorübergehend, um das Einsetzen zu ermöglichen und dann zu ihrer ursprünglichen Form zurückzukehren, um die Verbindung sicher zu sperren.

Schlüsselmerkmale von Snap Fit -Designs:

• Keine Befestigungselemente erforderlich

• Schnelle und Werkzeugfreie Baugruppe

• Wiederverwendbare oder dauerhafte Verriegelung

• Optimiert für plastische Komponenten

SNAP -Anfälle funktionieren am besten, wenn sie aus Materialien mit hoher Flexibilität und Ermüdungsbeständigkeit, insbesondere Thermoplastik, hergestellt werden - Materials, die ideal zum Injektionsformpunkt geeignet sind.

2. Häufige Arten von Snap -Fit -Designs

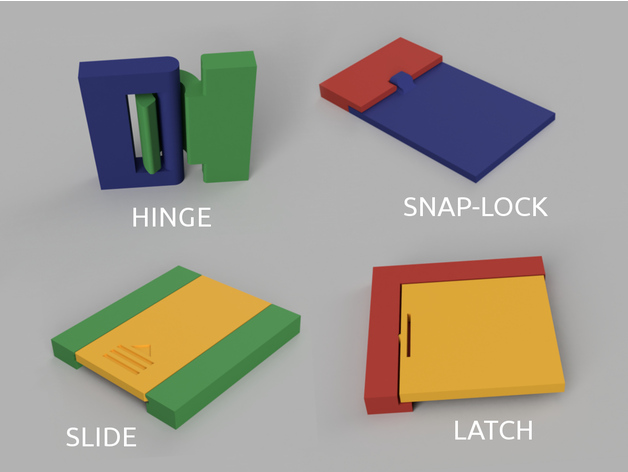

Snap -Anfälle sind in verschiedenen Konfigurationen erhältlich, die jeweils auf verschiedene Geometrien, Montagekräfte und Anwendungsfälle zugeschnitten sind. Hier sind die häufigsten Typen:

2.1. Cantilever Snap Fit

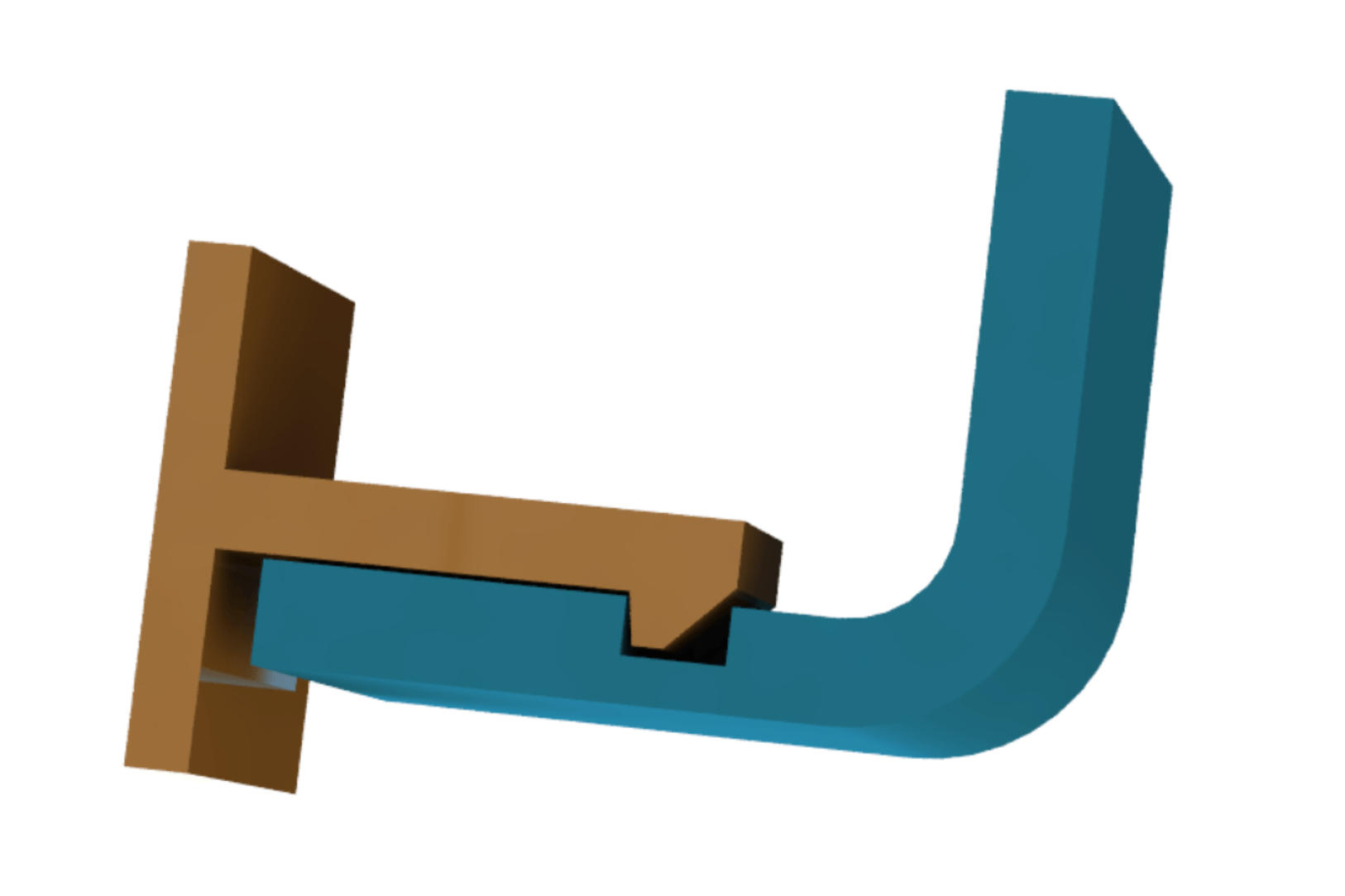

Cantilever Snap -Anpassungen sind der am häufigsten verwendete Typ. Sie bestehen aus einem hervorstehenden Arm, der während der Montage ablenkt und in eine Pause des Paarungsteils zurückgeschnappt.

Vorteile :

• Leicht zu entwerfen und formen

• Starke Holding -Kraft

Anwendungen : Batterie -Türen, Handheld -Gerätegehäuse, Automobilplatten

2.2. Ring Snap Fit

Ringförmige Snap-Anfälle sind ringförmige Funktionen, die normalerweise zum Verbinden von zylindrischen Teilen verwendet werden. Sie verlassen sich auf einen Kamm (oder eine Rille) um den Umfang, der während der Montage leicht ablenkt.

Vorteile :

• 360-Grad-Engagement

• Ausgezeichnet für Flüssigkeits- oder luftdichte Dichtungen

Anwendungen : Flaschenverschlüsse, Rohrverbinder, Sanitärarmaturen

2.3. Torsionsschnappanpassung

Bei Torsionsabfällen drehen sich die Teile während der Montage und stützen sich eher auf Verdrehung als auf Biegekräfte. Diese sind komplexer, ermöglichen jedoch interessante Scharnier- oder Verriegelungsmechanismen.

Vorteile :

• Kontrolliertes Engagement

• Nützlich für Klappteile

Anwendungen : Verriegelungsmechanismen, rotierende Abdeckungen

2.4. Kugel- und Sockel -Schnappfämmer

Diese bestehen aus einer kugelförmigen Kugel, die in eine Steckdose mit einer inneren Rille passt. Sie bieten multidirektionale Flexibilität und werden häufig in einstellbaren Komponenten verwendet.

Vorteile :

• Einstellbarer Winkel oder Drehung

• Wiederverwendbare Verbindung

Anwendungen : Montagen, Spiegel, Spielzeugfugen

3. Snap Fit und Injektionsform: Eine perfekte Übereinstimmung

Die Effizienz von Snap -Fit -Designs wird durch die Präzision und Wiederholbarkeit von ermöglicht Injektionsleisten , ein Herstellungsprozess, das geschmolzene Kunststoff in eine Formhöhle injiziert, um komplexe Formen zu erzeugen.

3.1. Warum Injektionsleisten ideal für Snap -Fit -Designs sind

Injection Moulding bietet mehrere Eigenschaften, die perfekt den Anforderungen an die Snap -Fit übereinstimmen:

• Enge Toleranzen : Snap -Anfälle erfordern eine genaue Ausrichtung, um korrekt zu funktionieren. Injektionsformteile können hoch genaue Teile mit konsistenten Abmessungen erzeugen.

• Komplexe Geometrien : Der Prozess ermöglicht komplizierte Designs wie Hooks, Registerkarten und Rillen - alles wesentlich für die Funktionalität für die Snap -Fit.

• Materialflexibilität : Thermoplastik, die beim Injektionsform verwendet wird, bieten die elastischen Eigenschaften, die für die Verformung und Erholung von Snap -Anpassung erforderlich sind.

• Effizienz mit hoher Volumen : Snap -Anpassungen beseitigen Montage -Hardware und senkt die Arbeitskosten und die Montagezeit. Injection-Formplätze können diese Merkmale wirtschaftlich messen produzieren.

3.2. Materialien für inspritzgeformte Schnappschüsse

Die am besten geeigneten Materialien sind duktile, schwierige und ermüdungsresistente Thermoplastik, einschließlich:

• Polypropylen (PP) : Hervorragende Flexibilität und Ermüdungsbeständigkeit

• Polycarbonat (PC) : Hohe Schlagfestigkeit, häufig in Gehäusen verwendet

• ABS (Acrylnitril Butadiene Styrol) : Gutes Gleichgewicht zwischen Stärke und Zähigkeit

• Nylon (PA) : stark und weastend; Ideal für Automobilteile

• Acetal (POM) : geringe Reibung und hohe dimensionale Stabilität

Die Materialauswahl hängt von den Anforderungen der Anwendung ab: Stärke, Haltbarkeit, Flexibilität und Umweltwiderstand.

4. Überlegungen zum wichtigsten Design für Snap -Anfälle

Das Entwerfen effektiver Snap -Anpassungen erfordert eine sorgfältige Planung, um die Funktionalität, Haltbarkeit und Herstellung sicherzustellen.

4.1. Ablenkung und Stress

Snap Fit Arme oder Laschen müssen während der Montage elastisch ablenken. Verwenden Sie die Strahltheorie, um Ablenkung, Spannung und Dehnung abzuschätzen und sicherzustellen, dass das Material unter seiner Ertragsgrenze bleibt, um eine dauerhafte Verformung zu vermeiden.

4.2. Verlobungskraft

Dies ist die Kraft, die erforderlich ist, um die Snap -Passform zusammenzustellen. Es sollte niedrig genug für die manuelle Baugruppe sein, aber hoch genug, um ein versehentliches Lösen zu verhindern. Faktoren, die die Engagement -Kraft beeinflussen:

• Geometrie des Riegels

• Hakenwinkel oder Rampe

• Oberflächenbeschaffung

• Schmierung

4.3. Auslösen oder Wiederverwendbarkeit

Einige Snap -Anfälle sind dauerhaft , während andere für die Demontage und Wiederverwendung ausgelegt sind . Wenn eine Wiederverwendbarkeit erforderlich ist, muss das Design den Zugriff auf Werkzeuge oder eine einfache Fingerabrechnung ermöglichen, um den Riegel freizugeben.

4.4. Formbarkeit

Alle Snap -Fit -Funktionen müssen den entsprechen Best Practices für Injektionsformungen , einschließlich:

• Uniformes Wandstärke : verhindert Warping und Spülenspuren

• Entwurfswinkel : Erleichterte Teilausschließung aus der Form

• Vermeidung von Unterschnitten : Möglicherweise sind Seitenaktionen oder zusammenklappbare Kerne bei unvermeidlicher Weise erforderlich

• Teilorientierung : Wichtig für die Minimierung der Komplexität der Werkzeuge

5. Vorteile von Snap Fit Designs in der Herstellung

Bei ordnungsgemäßer Implementierung können Snap Fit -Designs mehrere wichtige Vorteile bieten:

5.1. Reduzierte Montagezeit und Kosten

SNAP -Anpassungen beseitigen die Notwendigkeit von Schrauben, Klebstoffen oder Schweißen, wodurch die Arbeitskosten und die Komplexität der Montagelinien drastisch gesenkt werden.

5.2. Leicht und kompakt

Da keine Befestigungselemente erforderlich sind, können Produkte leichter und mit weniger Komponenten, was die Portabilität und Effizienz verbessert.

5.3. Ästhetik und Designfreiheit

SNAP-Anfälle ermöglichen sauberen, schraubenfreien Oberflächen. Sie ermöglichen auch modulares Produktdesign und kreative Gehäuselösungen.

5.4. Recyclingabilität

Produkte mit SNAP -Anpassungen sind am Ende des Lebens leichter zu zerlegen, indem sie das Recycling oder den Ersatz von Komponenten vereinfachen.

6. Einschränkungen und Herausforderungen von Snap Fit Designs

Trotz ihrer Vorteile sind Snap -Anfälle nicht für jede Anwendung geeignet. Einige häufige Einschränkungen sind:

6.1. Materialermüdung

Wiederholte Schnappzyklen können Verschleiß oder Müdigkeit verursachen, insbesondere in minderwertigen Kunststoffen oder schlecht gestalteten Merkmalen.

6.2. Laden tragende Einschränkungen

SNAP-Anfälle sind nicht ideal für Strukturverbindungen oder schwere Lastanwendungen, es sei denn, sie werden durch sekundäre Methoden verstärkt oder unterstützt.

6.3. Schimmelkomplexität

Einige Snap -Fit -Designs erfordern komplexe Formfunktionen wie Schieberegler oder Lifter, um Unterschnitte freizugeben, wodurch die Werkzeugkosten und die Zykluszeit erhöht werden.

6.4. Umweltfaktoren

Wärme, UV -Exposition und chemischer Kontakt können Kunststoffmaterialien beeinträchtigen und die Leistung der Snap -Fit im Laufe der Zeit verringern.

7. Beispiele für Snap-Fit-Anwendungen reale Welt

7.1. Unterhaltungselektronik

Snap Fit -Gehäuse sind Standard in Smartphones, Fernbedienungen, Routern und Gaming -Controllern. Sie ermöglichen eine einfache Reparatur oder Batterieersatz.

7.2. Kfz -Innenräume

Instrumententafeln, Lüftungsschlitze und Verkleidungsstücke verwenden häufig Snap -Anfälle, um eine einfache Installation während der Fahrzeugbaugruppe zu ermöglichen.

7.3. Medizinprodukte

Snap Fit -Designs in Plastikspritzen, diagnostischen Kits und Arzneimittelabgabegeräten senken die Kosten bei der Aufrechterhaltung der hygienischen Montage.

7.4. Haushaltsgeräte

Mixer, Staubsauger und Elektrowerkzeuge verlassen sich auf Snap -Anfälle für Zugangsplatten und austauschbare Teile.

8. Best Practices für die Gestaltung von Injektionsformpassungen

Befolgen Sie die folgenden Richtlinien, um erfolgreiche Snap -Fit -Teile mit Injektionsform zu erstellen:

• Verwenden Sie Simulationswerkzeuge wie FEA (Finite -Elemente -Analyse), um die Ablenkung und die Spannung vor dem Formteil zu testen.

• Arbeiten Sie frühzeitig mit Schimmelpilzdesignern zusammen, um Fertigungsprobleme wie Unterschnitte oder Ausschläge zu vermeiden.

• Prototyp mit 3D -Druck, um Snap -Aktion, Stärke und Benutzerfreundlichkeit zu bewerten, bevor Sie sich für Werkzeuge verpflichten.

• Berücksichtigen Sie das Materialschrumpf in kritischen Abmessungen, um eine genaue Anpassung zu gewährleisten.

• Design für die Baugruppe : Überlegen Sie die Ausrichtungsmerkmale und die ergonomische Handhabung während der Montage.

9. Die Zukunft des Snap -Fit -Designs

Mit dem Vorstoß in Richtung Nachhaltigkeit und Automatisierung werden Snap Fit -Designs an Popularität gewonnen. Fortschritte in der Bioplastik, intelligenten Materialien und der additiven Herstellung können neu definieren, wie Snap -Anpassungen in Zukunft entworfen und hergestellt werden.

• Biologisch abbaubare Snap-Anfälle : Neue Kunststoffe auf pflanzlicher Basis können umweltfreundliche Baugruppen ermöglichen.

• Smart Polymers : Materialien, die die Form mit Wärme oder Strom verändern, können neue Arten von reversiblen Snap -Anpassungen bieten.

• Werkzeuglose Montage in Robotik : Snap FITS spielt eine Rolle bei modularen Robotik und automatisierter Demontage.

Abschluss

Snap Fit Design ist ein leistungsstarkes Werkzeug in den Händen von Ingenieuren und Designern und bietet eine einfache, kostengünstige und elegante Methode zum Verbinden von Plastikteilen. In Kombination mit Injektionsleisten öffnet es die Tür zu hochvolumigen, präzisen Herstellung mit minimalen Sekundäroperationen.

Das Verständnis des Zusammenspiels zwischen Materialeigenschaften, mechanischem Verhalten und Formbeschränkungen ist der Schlüssel zum Entwerfen effektiver Snap -Fit -Funktionen. Mit sorgfältiger Planung und guten Designprinzipien können Snap -Anfälle die Produktqualität verbessern, die Kosten senken und die Montage in unzähligen Branchen rationalisieren.
