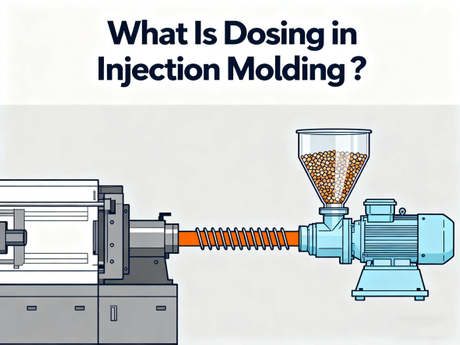

Was ist Dosierung beim Spritzgießen?

Beim Spritzgießen handelt es sich um einen komplexen Herstellungsprozess, der rohe Kunststoffpellets mit Präzision und Konsistenz in fertige Teile umwandelt. Unter den vielen kritischen Parametern, die die Produktqualität bestimmen, spielt die Dosierung eine entscheidende Rolle, um sicherzustellen, dass für jeden Formzyklus die richtige Menge geschmolzenen Kunststoffs vorbereitet wird. Das Verständnis der Dosierung – was sie ist, wie sie funktioniert und wie sie sich auf die Produktionseffizienz auswirkt – ist für die Erzielung einer gleichbleibenden Teilequalität und die Optimierung der Maschinenleistung von entscheidender Bedeutung.

Was ist Dosierung beim Spritzgießen?

Beim Spritzgießen bezieht sich Dosierung auf den Vorgang des Dosierens und Vorbereitens einer bestimmten Menge geschmolzenen Kunststoffs (bekannt als Schussgröße ) für den nächsten Formzyklus. Während der Dosierung dreht sich die Schnecke im Einspritzzylinder nach einer Injektion rückwärts, um eine kontrollierte Menge Kunststoffmaterial vor der Schneckenspitze anzusaugen, zu schmelzen und anzusammeln.

Im Wesentlichen handelt es sich bei der Dosierung um die Vorbereitungsphase , die zwischen zwei Injektionszyklen stattfindet. Es bestimmt, wie viel Material beim nächsten Schuss in den Formhohlraum eingespritzt wird – und hat direkten Einfluss auf die Genauigkeit, Konsistenz und Qualität der Formteile.

Der Dosiervorgang erklärt

Die Dosierung erfolgt während der Plastifizierungsphase , in der die Schnecke zwei gleichzeitige Aktionen ausführt:

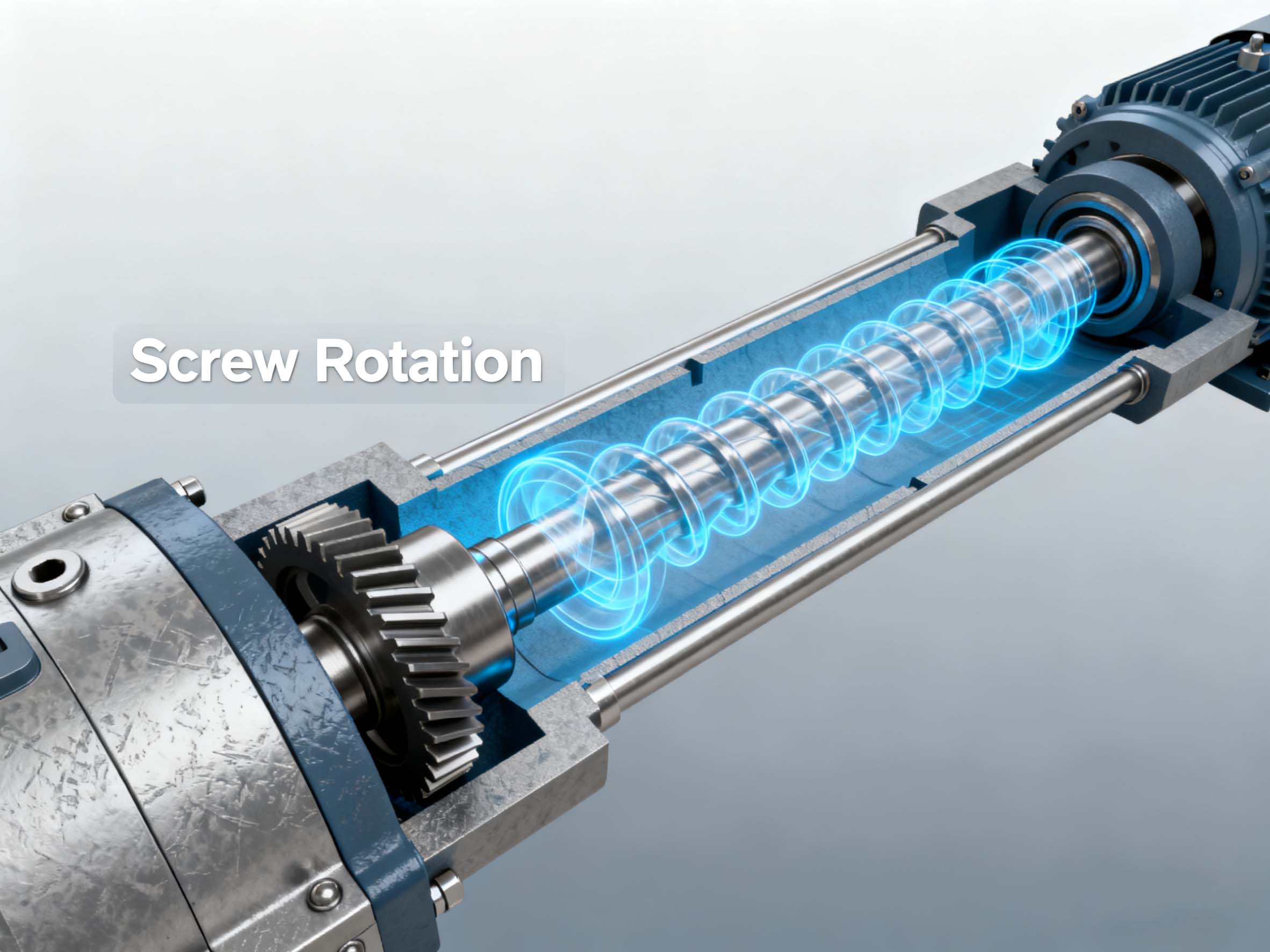

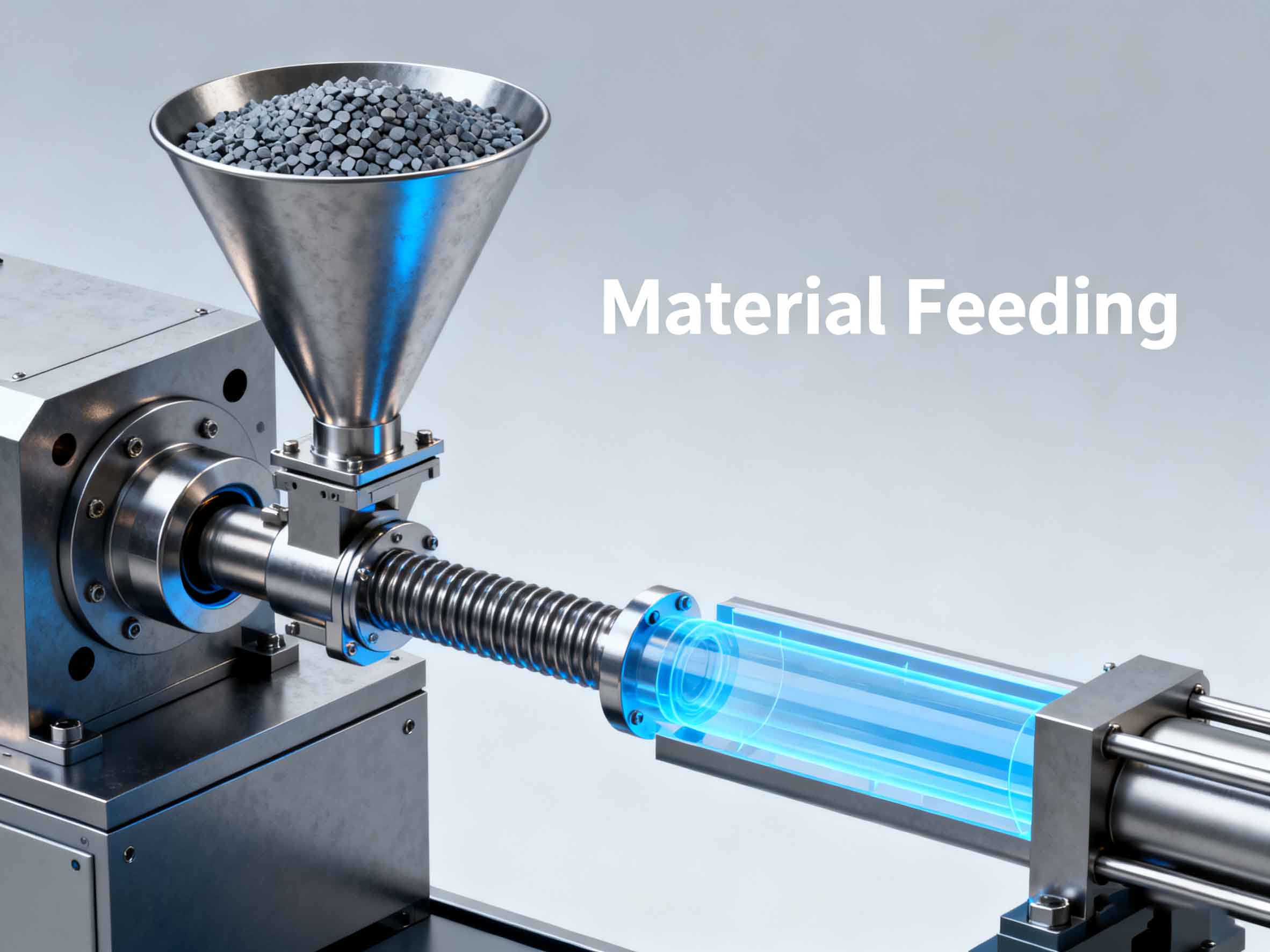

1. Rotation: Die Schnecke dreht sich, um Kunststoffpellets vom Trichter in das beheizte Fass zu befördern. Während das Material voranschreitet, schmilzt es unter der kombinierten Wirkung von Zylinderwärme und Scherkräften, die durch die Schneckenrotation erzeugt werden.

2. Gegendruck und Ansammlung: Wenn sich geschmolzener Kunststoff vor der Schneckenspitze ansammelt, zwingt der Widerstand der Materialansammlung die Schnecke dazu, sich nach hinten zurückzuziehen. Diese Rückwärtsbewegung bestimmt das Dosisvolumen , auch Schussgröße genannt.

Sobald das gewünschte Schussvolumen erreicht ist, hört die Schnecke auf zu rotieren und die Dosierphase endet. Das geschmolzene Material vor der Schnecke ist nun bereit für die nächste Einspritzstufe.

Wichtige Parameter, die die Dosierung beeinflussen

Mehrere Parameter beeinflussen die Dosiergenauigkeit und -konsistenz:

1. Schneckengeschwindigkeit

Die Schneckengeschwindigkeit steuert, wie schnell sich die Schnecke während der Dosierung dreht. Höhere Geschwindigkeiten erhöhen den Durchsatz, können jedoch zu einer übermäßigen Schererwärmung führen, während niedrigere Geschwindigkeiten die Gleichmäßigkeit der Schmelze verbessern, aber die Zykluszeit verkürzen. Die optimale Schneckengeschwindigkeit muss ein Gleichgewicht zwischen thermischer Kontrolle und Produktivität herstellen.

2. Gegendruck

Unter Gegendruck versteht man den Widerstand, der beim Dosieren der Rückwärtsbewegung der Schnecke entgegenwirkt. Es hilft, die Schmelze zu homogenisieren, eingeschlossene Luft zu entfernen und die Farbverteilung zu verbessern. Ein übermäßiger Gegendruck kann jedoch zu Überhitzung, erhöhtem Energieverbrauch und Materialverschlechterung führen.

3. Schmelztemperatur

Durch die richtige Einstellung der Zylindertemperatur wird sichergestellt, dass der Kunststoff während der Dosierung eine konstante Viskosität erreicht. Temperaturschwankungen können zu inkonsistenten Dosiervolumina führen und das Schussgewicht und die Dimensionsstabilität beeinträchtigen.

4. Schraubenposition und Schussgröße

Der Rückzugsweg der Schnecke definiert die Menge des geschmolzenen Materials, das sich angesammelt hat. Dieser Abstand muss dem Teil- und Angussvolumen zuzüglich eines Kissens entsprechen, um eine gleichmäßige Packung während des Einspritzens aufrechtzuerhalten.

5. Materialeigenschaften

Verschiedene Polymere weisen unterschiedliche Fließeigenschaften, Viskositäten und Schmelzverhalten auf. Teilkristalline Kunststoffe (wie PP oder PA) und amorphe Kunststoffe (wie ABS oder PC) erfordern unterschiedliche Dosierbedingungen, um eine stabile Schussaufbereitung zu erreichen.

Bedeutung der richtigen Dosierung

Eine genaue Dosierung ist für die Gesamtstabilität des Spritzgussprozesses von grundlegender Bedeutung. Eine inkonsistente Dosierung führt zu Schwankungen im Schussgewicht, was zu Fehlern wie kurzen Schüssen, Graten, Verwerfungen oder Einfallstellen führen kann.

Die richtige Dosierung gewährleistet:

• Gleichbleibendes Schussgewicht: Jeder Zyklus erhält die gleiche Menge an geschmolzenem Material.

• Stabile Schmelzequalität: Die Schmelze bleibt homogen und gut vermischt.

• Verbesserte Maßgenauigkeit: Gleichmäßige Dosierung führt zu Teilen, die enge Toleranzen einhalten.

• Effiziente Zykluszeit: Optimierte Dosierung minimiert Ausfallzeiten und maximiert die Produktivität.

• Reduzierter Materialabfall: Kontrollierte Dosierung verhindert Überfüllung und Materialverlust.

Dosierung vs. Dosieren vs. Plastifizieren

Diese drei Begriffe sind eng miteinander verbunden, haben aber beim Spritzgießen unterschiedliche Bedeutungen:

• Plastifizieren: Das Schmelzen fester Kunststoffpellets zu einer homogenen geschmolzenen Form.

• Dosierung (Dosierung): Der Vorgang der Ansammlung einer präzisen Menge geschmolzenen Kunststoffs für die nächste Injektion.

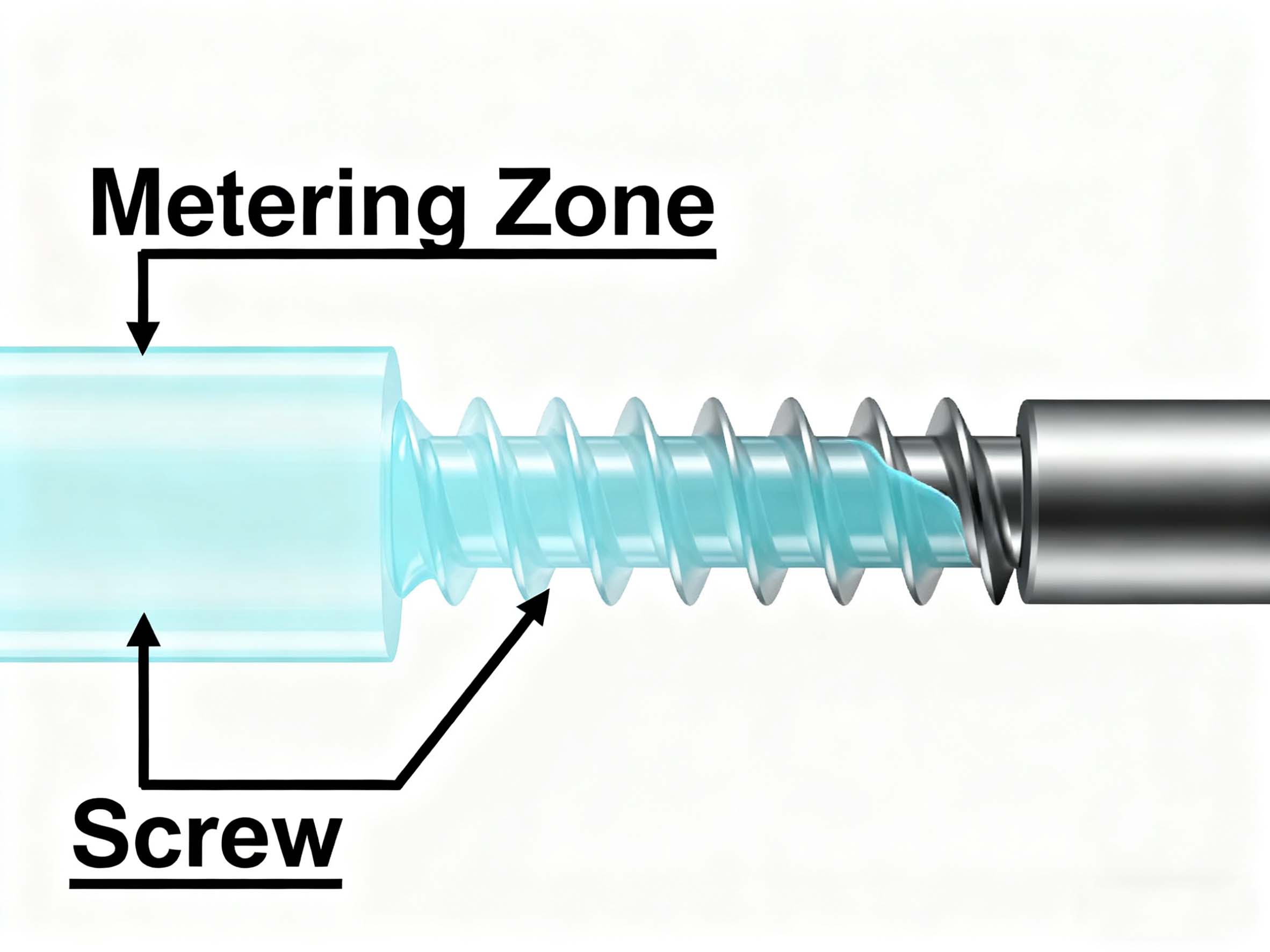

• Dosierung (alternative Definition): In einigen Quellen wird „Dosierung“ synonym mit „Dosierung“ verwendet , insbesondere in Bezug auf die Dosierzone der Schnecke, in der die Schmelze homogenisiert wird.

Im Wesentlichen entsteht beim Plastifizieren die Schmelze, beim Dosieren wird sie gemessen und zum Einspritzen gespeichert.

Herausforderungen bei der Dosierung

Trotz der Automatisierung können während der Dosierungsphase mehrere Probleme auftreten:

1. Inkonsistente Schneckenrückgewinnung: Verursacht durch Materialinkonsistenzen, Temperaturschwankungen oder unzureichende Gegendruckeinstellungen.

2. Überhitzung oder Zersetzung: Übermäßige Scherwärme während der schnellen Schneckendrehung kann zur Zersetzung empfindlicher Materialien führen.

3. Farbstreifen oder schlechte Mischung: Unzureichender Gegendruck oder niedrige Schneckengeschwindigkeit können zu einer ungleichmäßigen Farbverteilung führen.

4. Variation der Schussgröße: Fehler in den Schneckenpositionssensoren oder eine inkonsistente Schmelzdichte können zu einer variablen Dosierung führen.

Die Bewältigung dieser Herausforderungen erfordert ein Gleichgewicht zwischen mechanischen Einstellungen, Materialverhalten und Prozesskontrolle.

Optimierung der Dosierung für bessere Ergebnisse

Um eine optimale Dosierleistung zu erzielen, sollten sich Spritzgießer auf die folgenden Best Practices konzentrieren:

• Kalibrieren Sie den Rückzugsabstand der Schraube: Überprüfen Sie regelmäßig, ob der Rückzug der Schraube dem vorgesehenen Schussvolumen entspricht.

• Feinabstimmung des Gegendrucks: Verwenden Sie ausreichend Druck für eine gute Mischung, vermeiden Sie jedoch eine Überhitzung.

• Überwachen Sie die Stabilität der Schmelzetemperatur: Verwenden Sie eine Mehrzonen-Zylindertemperaturregelung und sorgen Sie für eine gleichmäßige Wärmeverteilung.

• Passen Sie die Schneckengeschwindigkeit dynamisch an: Stellen Sie die Geschwindigkeit je nach Polymertyp und Viskosität ein.

• Implementieren Sie eine Regelung mit geschlossenem Regelkreis: Fortschrittliche Maschinen verwenden Sensoren und Softwarealgorithmen, um die Dosierparameter für jeden Zyklus automatisch anzupassen.

Moderne Fortschritte in der Dosiertechnik

Moderne Spritzgießmaschinen sind mit servoangetriebenen Schnecken und digitalen Steuerungssystemen ausgestattet, die eine präzise Dosierung mit minimalem menschlichen Eingriff ermöglichen. Intelligente Systeme überwachen Parameter wie Schraubendrehmoment, Schmelzetemperatur und Erholungszeit in Echtzeit und ermöglichen so vorausschauende Anpassungen für eine konsistente Schussvorbereitung.

Darüber hinaus werden Materialzuführsysteme zunehmend mit Dosiersteuerungen integriert, um die genaue Menge des in das Fass gelangenden Rohmaterials zu regulieren, wodurch Abfall reduziert und die Prozesswiederholbarkeit verbessert wird.

Abschluss

Die Dosierung beim Spritzgießen ist weit mehr als ein einfacher Vorbereitungsschritt – sie ist ein Grundstein für Prozessstabilität und Produktqualität. Durch sorgfältige Kontrolle, wie viel geschmolzenes Material für jeden Schuss vorbereitet wird, können Hersteller sicherstellen, dass jedes Teil Maßgenauigkeit, mechanische Leistung und ästhetische Standards erfüllt.

In modernen Spritzgießbetrieben ist die Optimierung der Dosierung durch fortschrittliche Steuerungssysteme und die Feinabstimmung der Parameter von entscheidender Bedeutung, um die Effizienz aufrechtzuerhalten, Abfall zu reduzieren und eine konsistente, qualitativ hochwertige Produktion zu erreichen. Ob für Automobilkomponenten, Konsumgüter oder Präzisionselektronik: Die Beherrschung der Dosierung ist der Schlüssel zur Beherrschung des Spritzgießens selbst.
