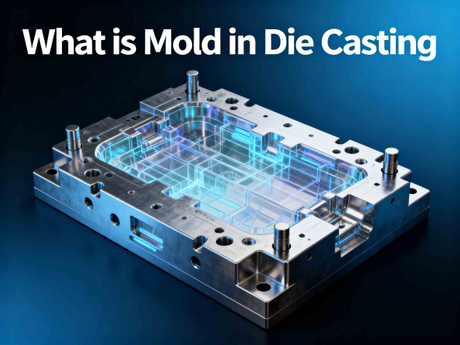

Was ist Schimmel beim Gießen?

Die Gussguss ist eines der effizientesten und am häufigsten verwendeten Metallherstellungsprozesse. Das Gussguss ermöglicht die Produktion komplexer, hochpräziser Metallteile im Maßstab von Automobilmotorkomponenten bis hin zu Unterhaltungselektronikgehäusen. Im Zentrum dieses Prozesses steht die Form - ein speziell konstruiertes Werkzeug, das geschmolzenes Metall in das Endprodukt formuliert.

Aber was genau ist eine Form beim Gießen? Wie wird es entworfen, hergestellt und gepflegt? Warum ist es so entscheidend für den Erfolg des Castings?

Dieser Artikel bietet einen umfassenden Leitfaden, der Ihnen hilft, die Gussformen (auch die Stäbchen genannt), ihre Konstruktion, Arbeitsprinzipien, Materialien, Designüberlegungen, Herausforderungen und zukünftige Trends zu verstehen.

1. Einführung in das Casting

Bevor wir die Form definieren, lasst uns kurz das Casting selbst rezensieren.

Die Gussguss ist ein Metallgussprozess, das geschmolzene Nichteisenmetalle wie Aluminium, Zink oder Magnesium erzwingt, eine Schimmelpilzhöhle unter hohem Druck. Sobald das Metall abkühlt und festigt, wird die Form geöffnet und der fertige Teil wird ausgeworfen.

Dieser Vorgang wird weit verbreitet, da er anbietet:

• Hohe Produktionsraten

• Ausgezeichnete dimensionale Genauigkeit

• Glatte Oberfläche

• Fähigkeit, komplexe Geometrien zu gießen

• Konsistenz in der Massenproduktion

2. Was ist eine Form im Würfelguss?

Beim Würfelguss ist die Form (oder die Stempel) das Werkzeug, mit dem geschmolzene Metall in den gewünschten Teil geformt werden. Es funktioniert ähnlich wie bei Formen in Kunststoffeinspritzform, muss jedoch aufgrund von geschmolzenem Metall anstelle von Kunststoff viel höhere Temperaturen und Drücke standhalten.

Eine Würfelform besteht normalerweise aus gehärtetem Stahl und besteht aus zwei Hälften:

1. Deckung der Hälfte (stationär, an der Maschine befestigt)

2. Auswerfer sterben halb (beweglich, verantwortlich für das Auswerfen des Teils)

Wenn die beiden Hälften zusammengeklemmt sind, bilden sie eine Schimmelpilzhöhle - ein genaues negatives Negativ des letzten Teils. Geschmolzenes Metall wird in diesen Hohlraum injiziert, verfestigt und nimmt die Form der Form an.

Kurz gesagt, die Form ist das Rückgrat des Gießens , das die Teilgenauigkeit, die Qualität und die Kosteneffizienz festlegt.

3. Komponenten einer Würfelform

Eine Form ist mehr als nur zwei Stahlblöcke. Es ist ein konstruiertes System, das für effizientes Moltenmetall ausgelegt ist. Schlüsselkomponenten sind:

3.1 Schimmelpilzhöhle und Kern

• Der Hohlraum ist der hohle Raum, der wie der letzte Teil geformt ist.

• Der Kern bildet die internen Merkmale des Teils (z. B. Löcher, Aussparungen).

3.2 Gating -System

Kanäle, die geschmolzenes Metall vom Injektionspunkt in die Formhöhle führen. Beinhaltet:

• Sprue: Hauptkanal, in dem geschmolzenes Metall eintritt.

• Läufer: Horizontale Kanäle, die Metall auf verschiedene Hohlräume verteilen.

• Tore: Öffnungen, die es Metall ermöglichen, in den Hohlraum zu gelangen.

3.3 Entlüftungssystem

Winzige Lüftungsöffnungen, die gefangene Luft aus dem Hohlraum entkommen lassen, um Mängel wie Porosität oder unvollständige Füllung zu verhindern.

3.4 Kühlsystem

Kanäle, durch die Wasser oder Öl zirkuliert, um die Schimmelpilztemperatur zu regulieren. Kühlung ist entscheidend für die Reduzierung der Zykluszeit und die Gewährleistung der Teilqualität.

3.5 Ejektionssystem

Nach der Verfestigung schieben Ejektorstifte, Platten oder Ärmeln das Gießen aus der Form.

3.6 Folien und Lifter

Für Teile mit Unterschnitten oder komplexen Geometrien helfen Objektträger und Lifter das Teil, ohne es zu beschädigen.

4. Materialien, die für die Gussgussformen verwendet werden

Da Formen extreme Bedingungen - molzene Metalltemperaturen bis zu 700 ° C, hoher Druck und wiederholte mechanische Spannung - müssen sie aus haltbaren Materialien hergestellt werden.

Gemeinsame Materialien umfassen:

H13 Werkzeugstahl

l am häufigsten verwendet.

l Ausgezeichnete Zähigkeit, Wärmefestigkeit und Verschleißfestigkeit.

Andere Stähle für Hot-Work-Tool (z. B. H11, H21)

• Bieten Sie unterschiedliche Balancen an Kraft, Zähigkeit und thermische Stabilität.

Kupferlegierungen (als Einsätze)

l hohe thermische Leitfähigkeit zur schnelleren Kühlung.

L wird normalerweise in Schimmelpilzeinsätzen verwendet, nicht in der gesamten Form.

Beschichtungen und Oberflächenbehandlungen

• Nitriding, PVD -Beschichtungen oder thermische Diffusion, um die Verschleißfestigkeit zu verbessern und das Löten zu verringern (Metall, die an der Form kleben).

Die Auswahl des Materials hängt von der Gusslegierung, der Produktionsvolumen und der Teilkomplexität ab.

5. Arten von Würfelformformen

Die Gussformen werden basierend auf Anwendung und Komplexität klassifiziert.

5.1 Einklavenform

Erzeugt einen Teil pro Zyklus. Wird für größere oder niedrigvolumige Gussteile verwendet.

5.2 Multi-Cavity-Form

Enthält mehrere identische Hohlräume, sodass mehrere Teile in einem Zyklus erzeugt werden können. Erhöht die Effizienz.

5.3 Kombination (Familienform)

Hohlräume für verschiedene Teile derselben Baugruppe. Nützlich für Komponenten, die zusammenpassen müssen.

5.4 dauerhafte vs. temporäre Formen

• Permanente Formen sind Stahlstirme, die für lange Produktionsläufe ausgelegt sind.

• Prototypen oder weiche Werkzeuge können kostengünstigere Materialien für kurze Läufe verwenden.

6. Wie werden die Gussformen entwickelt?

Das Entwerfen einer Würfelform ist eine multidisziplinäre Ingenieuraufgabe . Der Prozess folgt normalerweise folgenden Schritten:

Schritt 1: Analyse der Produktanforderungen

• 3D -CAD -Modell des Teils

• Dimensionstoleranzen

• Anforderungen an die Oberfläche

• Erwartete Produktionsvolumen

Schritt 2: DFM (Design für die Herstellbarkeit)

Ingenieure optimieren das Teildesign für effizientes Würfelguss:

• Gleichmäßige Wanddicke, um Porosität zu vermeiden

• Entwurfswinkel für eine einfache Aussetzung

• Vermeiden Sie scharfe Ecken, um die Spannungskonzentration zu verringern

Schritt 3: Formströmungssimulation

CAE -Werkzeuge simulieren geschmolzene Metallströmungen im Hohlraum, um zu optimieren:

• Füllmuster

• Kühlleistung

• Luftentlüftung

• Potenzielle Mängel

Schritt 4: Layout von Schimmelpilzsystemen

Designer integrieren:

• Gating- und Runner -System

• Kühlkanäle

• Ausstoßsystem

• Trennlinienposition

Schritt 5: Auswahl der Formmaterial

Basierend auf Produktionsvolumen, thermischem Stress und Kosten.

Schritt 6: CAD -Modellierung

Komplettes 3D -Modell der Form mit allen Einsätzen, Stiften und beweglichen Komponenten.

Schritt 7: Schimmelpilzherstellung

Bearbeitet mit CNC-, EDM-, Polier- und Wärmebehandlung.

Schritt 8: Versuch und Test

Prototyp -Gusstests (T1, T2, T3) gewährleisten die Schimmelpilzqualität vor der vollständigen Produktion.

7. Schimmelpilzwartung und Lebensdauer

Formen sind teuer und kosten häufig Zehn oder Hunderttausende von Dollar , sodass die Wartung von entscheidender Bedeutung ist.

Häufige Aufgaben auf Schimmelpilz

• Reinigung und Schmierung beweglicher Teile

• Inspektion auf Risse, Verschleiß oder Verformung

• Ersetzen von abgenutzten Ejektorstiften oder Einsätzen

• Polieren, um die Oberflächenfinish aufrechtzuerhalten

Schimmellebensdauer

• Aluminium -Gussformen: 100.000 - 150.000 Schüsse (abhängig von der Komplexität)

• Zink -Würfelgussformen: Bis zu 1.000.000 Schüsse aufgrund niedrigerer Schmelztemperatur

Mit der richtigen Pflege können Formen Jahre dauern und Millionen von Teilen produzieren.

8. Häufige Mängel im Zusammenhang mit dem Schimmeldesign

Wenn eine Form schlecht gestaltet oder aufrechterhalten ist, können die folgenden Mängel auftreten:

• Porosität: verursacht durch eingeschlossenes Gas oder Schrumpfung.

• Blitz: Dünnes überschüssiges Metall entlang der Trennlinie durch schlechtes Klemme.

• Kaltverschlüsse: Metallströme verschmelzen nicht richtig.

• Löten: geschmolzene Metallstäbe zur Form der Oberfläche.

• Hot Spots: Lokalisierte Überhitzung, die zu schlechten mechanischen Eigenschaften führt.

Gutes Design, ordnungsgemäße Kühlung und vorbeugende Wartung helfen, diese Probleme zu minimieren.

9. Kostenfaktoren für die Gussformen

Die Schimmelpilzkosten variieren je nach Komplexität und Produktionsbedürfnissen. Faktoren umfassen:

• Größe der Form

• Anzahl der Hohlräume

• Teilkomplexität (Unterschnitte, dünne Wände, Oberflächenfinish)

• Schimmelpilzmaterial (H13 gegen billigere Stähle)

• Erwartete Produktionsvolumen

Eine einfache Form kann ein paar tausend Dollar kosten, während komplexe Multi-Cavity-Formen für Automobilteile 100.000 bis 200.000 US-Dollar übersteigen können.

10. Bedeutung von Formen beim Würfelguss

Die Form bestimmt:

• Produktqualität (Präzision, Festigkeit, Oberflächenbeschaffung)

• Zykluszeit (durch Kühlungseffizienz)

• Produktionskosten (Werkzeugkosten im Vergleich zum Effizienz-Kompromiss)

• Flexibilität der Herstellung (Fähigkeit, komplexe Geometrien zu bewältigen)

Ohne eine gut gestaltete Form würde das Gießen nicht seine Markenvorteile von Geschwindigkeit, Konsistenz und Kosteneffizienz erzielen.

Abschluss

Also, was ist eine Form im Würfelguss?

Es handelt sich um ein Präzisions-Motor-Stahlwerkzeug , das geschmolzenes Metall unter hohem Druck in fertige Teile formt. Mehr als nur ein Hohlblock ist ein Würfelform ein komplexes System mit Hohlräumen, Kernen, Läufern, Kühlkanälen, Ejektoren und Lüftungsschlitzen-alle arbeiten zusammen, um eine konsistente, unfehlerfreie Produktion zu gewährleisten.

Von Design und Materialauswahl bis hin zu Herstellung und Wartung ist Formtechnik der Eckpfeiler erfolgreicher Würfel. Während Formen kostspielige Investitionen sind, zahlen sie durch Millionen von zuverlässigen, hochwertigen Teilen aus.

Während sich die Branche in Richtung KI-gesteuerter Design, additiver Fertigung und digitaler Zwillingsüberwachung bewegt, verspricht die Zukunft der Gussformen in der Zukunft eine größere Effizienz, Haltbarkeit und Nachhaltigkeit.
